四极4PDT型号RU4S-D24爱德克IDEC和泉继电器代理商
可透过 5 个小型视窗确认触点位置。
无需启动线圈即可确认电路。
以锁存杆区分 AC（橙色）和DC（绿色）线圈 。
翼片端子继电器配备无极性 LED 动作指示灯。
备有翼片端子型和 PCB端子型。
标配无极性高亮度LED动作显示灯（仅翼片端子型）。
备有RoHS指令对应机种。
标配可确认触点动作状态的机械指示器（仅翼片端子型）。
镶嵌式标记板（黄色）。也可选择其它四种颜色。
触点容量： Max.  RU4型 6A
UL、CSA、c-UL、符合EN标准

型号 :   RU4S-D24

触点电流 : Max. 10A
适用负载（参考值) :  RU4S Min. 1V DC 1mA
端子形状 : 翼片端子
单触点型
线圈额定电压 : 24V DC
额定允许电流 : 10A
类型（触点) :  RU4S (4PDT)
             RU4V  PCB 端子 无锁存杆 简易型
触点材料 : 银（包金）
接触电阻 : 50 mΩ 以下
额定负载电压 : 250 V AC
额定负载电流 : 10A
Min. 适用负载 : 24V DC ? 5 mA（参考值） 1V DC ? 1 mA（参考值） 1V DC ? 0.1 mA（参考值）
吸合时间 : 20 ms 以下
释放时间  : 20 ms 以下
消耗电力 : 0.9 ～ 1.0W
绝缘电阻 : 100 MΩ 以上（500V DC 兆欧表）
耐电压 :
     触点与线圈间 2,500V AC ? 1 分钟
     同极触点间1,000V AC ? 1 分钟
     异极触点间 2,000V AC ? 1 分钟
切换频率
     电气性1,800 次/ 小时以下
     机械性18,000 次/ 小时以下
耐振动
     耐久性频率10 ～ 55 Hz 单振幅0.5 mm
     误动作频率10 ～ 55 Hz 单振幅0.5 mm
抗冲击性
     耐久性1,00 0 m/s2
     误动作150 m/s2
电气寿命 : 10万次以上

机械寿命 : 10,000 万次

使用环境温度寿命 : -55 ～＋ 60℃（无结冰）/ 简易型：－ 55 ～＋ 70℃（无结冰）
使用环境湿度寿命 : 5 ～ 85%RH（无结露）
保存环境温度寿命 : -55 ～＋ 70（无结冰）

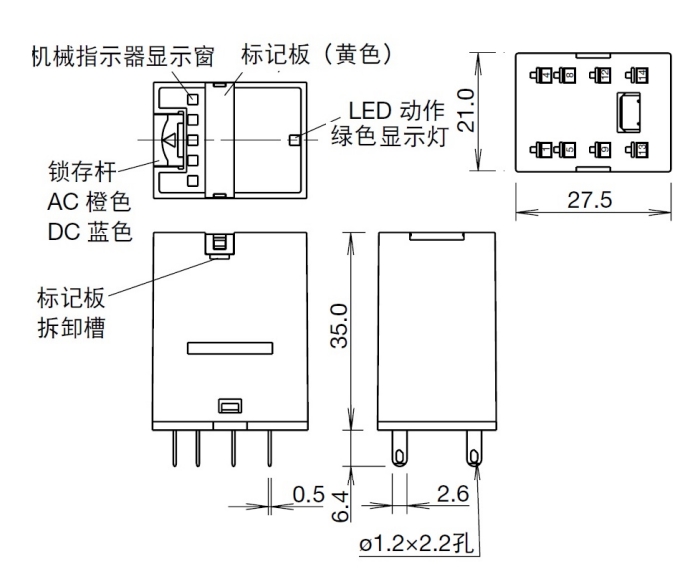

外形尺寸 : 27.5 x 21.0 x 41.4
重量（约) : 35g
RU4S-NF-D24
RU4S-D-D24
RU4S-D24
RU4S-D12
RU4S-D110.
RU4S-CR-A220
RU4S-CR-A100;
RU4S-CD-D24.
RU4S-C-D24.
RU4S-CD1-D24.
RU4S-CD1-D110.
RU4S-C-A110.
RU4S-C-A110 ;
RU4S-A24.
RU4S-A220.

RU4S-A110.
