NKK开关GW-12现货GW-22微型船形开关Nikkai进口小型船型开关
nkk开关不同颜色的翘板和手柄。
 防尘盖和外壳，操作部及内部枢轴的紧密结合为触点提供保护。
盘簧，活塞和塑料制动器等制动机构设计保证可靠制动。
非常小巧的尺寸允许印刷电路板高密度的安装。因而，这些开关特别适用于手持设备。DPDT
    获奖的STC触点机构具有传统触点机构所不具备的优点：
更加平滑、制动更可靠、接触稳定性更高、以及无与伦比的
微小功率可靠性。
环氧树脂密封注塑的端子可阻止熔融物以及其他污染物侵入。

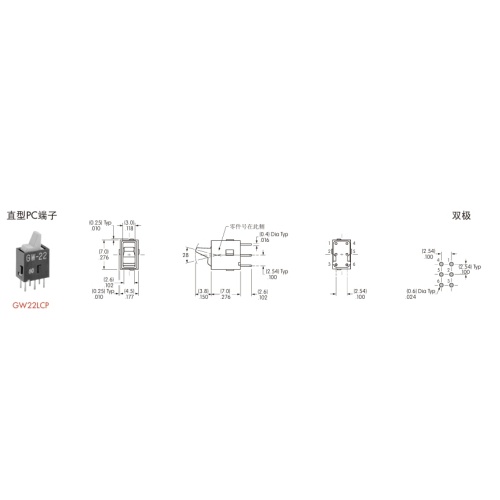

.100"x.100＂(2.54mm x 2.54mm)端子间距符合直型
和角度安装的标准印刷电路板的格子间距。
通用规格

电气容量（电阻性负载）

 微小功率：  zui大0.4VA在zui高28V AC/DC
  （适用范围0.1mA～0.1A在20mV～28V）
  注：请参阅附录中关于运行范围的更多说明。
其他额定参数
 触点电阻：  zui大80毫欧
 绝缘电阻： 500兆欧以上在500V DC
 绝缘强度： zui低500V AC至少1分钟
 机械寿命： 50,000次操作以上
 电气寿命： 50,000次操作以上
 标称操作力： 对于翘板1.70N；对于手柄1.30N
 摆动角度：   28?
材质和涂覆
 操作部： 玻璃纤维增强聚酰胺 (UL94V-0)
 外壳： 玻璃纤维增强聚酰胺 (UL94V-0)
 密封环： 丁腈橡胶
 活动触点： 磷青铜镀金
 固定触点： 磷青铜镀金
 基座： 玻璃纤维增强聚酰胺 (UL94V-0)
 安装支架： 磷青铜镀锡
 端子： 磷青铜镀金
环境数据
 工作温度范围： –30?C到%2B85?C (–22?F到%2B185?F)
 湿度：  240小时内在40?C (104?F)时, 湿度90～95%
 振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
 冲击： 50G (490m/s2) 加速度(在6个直角方向上测试,每个方向上5次冲击)
印刷电路板处理
 焊接： 推荐波峰焊接：参阅附录中的概略图A。
  手工焊接：参阅附录中的概略图A。
 清洗： 这些装置未经密封处理。用酒精溶剂就地手工清洗。
标准和ren证
 易燃性标准： UL94V-0操作部和外壳/基座
  GW系列翘板开关未经过ULren证测试或CSAren证测试。
  这些开关为在低电压、低电流、微小功率电路中使用而设计。

  当按原意图用于微小电流电路时，其结果不会产生危险的能量

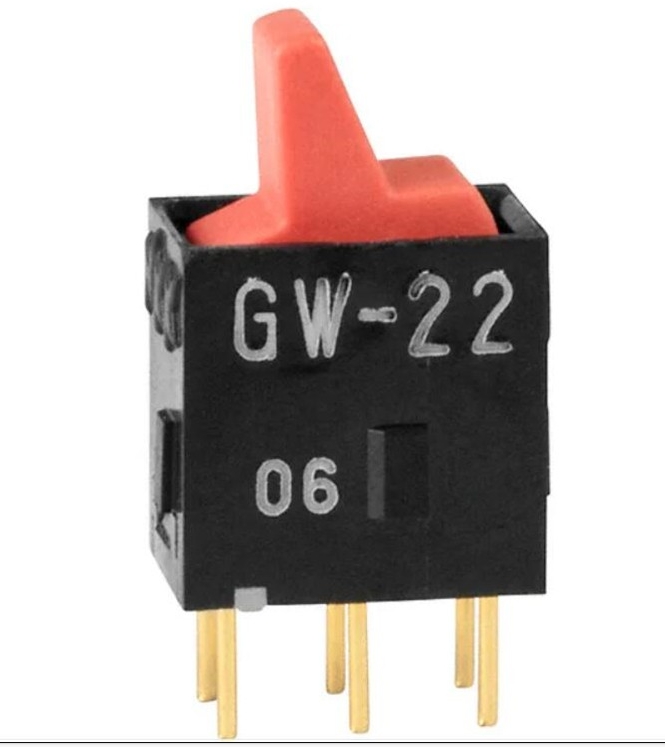

GW-22微型船形开关

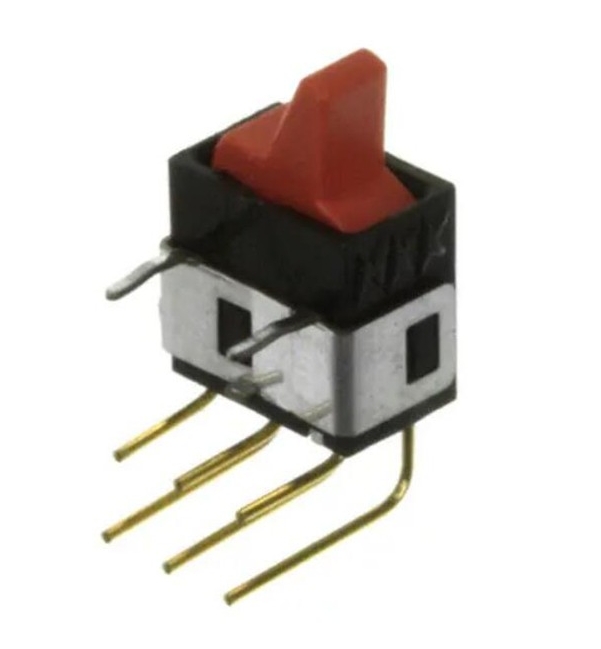

GW-22微型船形开关

GW-22微型船形开关
