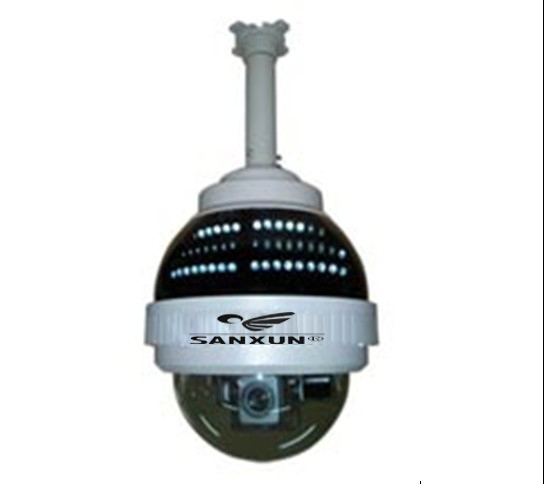

型号：LX-Z1009-100

技术参数

                                表1  红外灯电功率

（1）       作为一款具有*性的*产品，LX-Z1009-100红外灯彻底解决了球型云台夜间照明难题。側轴联动机构*红外灯的光线投射*与摄像机画面相重合，多光场发光源排*保垂直方向*。笼式灯架结构充分利用了球型云台上罩夹层的空间。*多可容纳多达80颗大功率红外二级管。*多可实现多达100米的实用距离。

（2）       LX-Z1009-100的灯管采用分组供电模式，整体失效概率*小；宽大的上夹层结构与其它单空间结构相比，其散热面积多于3*；且每只灯管*悬装，相互*，不存在单PCB板集中焊接安装的相互集热现象；恒流源驱动*红外灯管在任何外界条件下都工作在单一确定的恒流状态，*避免当今被广泛采用的恒压驱动模式下温升、灯管负温度特性、电流间的恶性循环。以上措施为红外灯管高*工作提供了充分*。

（3）       LX-Z1009-100虽然构成复杂，使用时却*其简单，对外只有一组电源线，向其提供AC24V电源。红外灯的开、关，对云台的跟踪等都由LX-Z1009-100自动完成。

（4）       云台机芯CD102通过快接板与机体连接，机芯上集成有智能解码板JYD04或变速解码板ZS01。

（5）       摄像机为选用件，可以自行采购。

二、        安装

（1）LX-Z1009-100采用整体包装，使用前先安装摄像机。

（2）解码板设定见本说明第三项之解码板操作。摄像机DC12V电源和镜头控制电压均由解码板提供。

（3）外接线标牌

红外灯使用护套（2芯）线，无正负*。云台用黑色护套（4芯）线。各引线的功能由标牌定义，见引线末端标牌。

            球型红外灯线：黑——AC24V 交流电源

                          红——AC24V 交流电源

            黑色云台线：  黑——AC24V 交流电源

                          红——AC24V 交流电源

                          蓝——485A   485通讯+

                          绿——485B   485通讯-
