1、功能、用途

KS系列闸门开度传感器按照*标准GB9359-88《水文仪器总技术条件》及相关技术标准求制造。

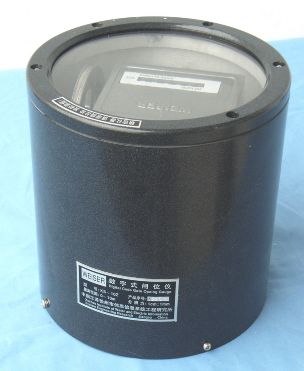

仪器由*对值型旋转编码器、同步机械计数显示器、自动收缆装置或其它形式的耦合器、RS-485接口板等部分组成，是*的闸门开度测量仪，适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量；同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。

本系列仪器可用于平板闸、弧形闸、人形闸的开度测量、数*输。

2、产品类型

KS系列数字式闸门开度传感器按照结构特征、测量范围和及仪器功能可以划分为以下规格型号：

KS系列闸门开度仪规格、型号表

型号名称	测量范围	精度等级	分辨力	功    能   *  号
KS	0-10m 0-20m 0-40m 0-80m	1级≤±0.3cm 2级≤±1cm 3级≤±2cm 4级≤±3cm	0.1cm 1cm	V1：具有十进制显示、二进制格雷码输出、自收缆型 V2：具有V1型功能及内置RS485接口型 Z：轴联结型



型号说明：*个字母K：表示闸门开度测量仪器；第二个字母S：表示数字式仪器；第三组数字：表示量程（m），第三个字母表示功能*号；例如：KS—10V2型，表示量程为10米、具有十进制显示、格雷码输出和内置式RS485数字通信接口型自收缆闸门开度仪。

3、技术参数

3.1 基本参数

a  测量范围：0-80m；

b  分辨力：±1cm；

c  测量精度：(0.1-0.3)%×F.S；

d  显示器：十进制机械计数器 0-9999.99m；

3.2 机械参数

a  启动力矩：0.0098N.m；

b  测量缆：Φ1mm不锈钢缆；

3.3 电参数

a  格雷码输出：10-13位；

b  传输距离：多芯电缆3000m；

c  触点容量：0.1A/24VDC。

3.4 RS485接口板

a  传输距离：屏蔽双绞线1220米；

b  传输速率：300-19.2kbps；

c  守候电流：<0.5mA 5V/12V；

d  工作电流：<10mA/DC 5V 12V；

e  通信协议：SDI-12或其它。

3.5 MTBF：16000小时

3.6 使用环境

b  环境温度： -25℃～85℃；

c  相对湿度： <90%(40℃)；

d  重量：4.8Kg;9.6Kg；

e  尺寸：Φ196×200mm；

3.7 电显示器（选配）

4位LED显示，±1cm；有报警设置。
