LED恒流驱动配套IC

发布询价信息

普通会员

产品分类

新品上架

商品信息 更新时间：2008-08-05

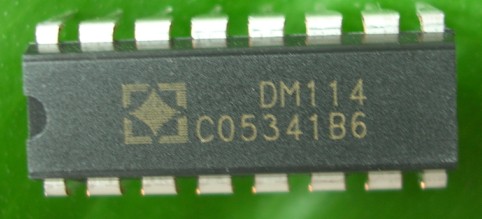

价格:0 规格:SOP-DIP 品牌:台湾点晶产地:台湾型号:DM114 DM134 DM135 *5026 *5168 数量:35000

·利用一个外接电阻，可调整电流输出值
·等电流输出范围值：5-120mA
·快速的输出电流响应，
OE（*小值）：200ns@1out<60mA
OE(*小值):400ns@1out=60-100mA
·*25MHz输入脉冲频率
·具Schmittrgger输入装置
·操作电压:5V

产品介绍
5168与5001的脚位一致,然而在电气规格的表现上大幅,主要是因为
*5168采用precisionDriveTM技术以改进电气特性.
5168是利用新硅半导技术,专为LED显示面版设计的驱动IC,它内建的CMOS位移缓
存器与栓锁器,可以将串的的输入数据转换成平行输出数据格式.*5168的8个电流源
可以在每个输出级提供5-120mA定电流量以驱动LED.
在应用5168于LED面板系统设计之时,5168可提供系统设计人员大的弹性与
佳的组件效能.5168的使用者可以经由选用不同阻值的外接电阻器来调整5168
各输出级的电流大小,藉此机制,使用者可轻松地控制LED的发光高度.
5168的设计其输出级可耐压17伏特以上,因此可以在每个输出端串接多个LED.
此外,5168亦可工作在25MHz的高时钟频率以满足系统对大量数输上的需求.
