否
国产
ITK12-1高频电子管
振荡
钍钨阴*
PNP型
5（A）
12k（W）
120（MHz）
合金扩散型
金属陶瓷封接
陶瓷封装
企业名：景德镇市鑫光电子科技有限公司
类型：生产企业
电话： 0798-8410740
联系人：巢卫中
邮箱：jdzxg@163.com
地址：江西景德镇中国江西景德镇市珠山区朝阳路258号

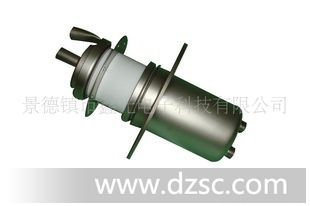

ITK12-1型电子管
ITK 12-1型电子管系金属陶瓷同轴结构，钍钨阴*，中等功率强迫水冷三*管。*高工作频率为120MHz，*大阳*耗散功率为15kW，*大输出功率30kW。主要用于工业高频加热，脉冲振荡器等。
一、特性参数
灯丝电压 | 5.8 V | 灯丝电流 | 145A |
放大系数 | 22 | 跨导 | 50 mA/V |
| 输入 | 55pF | |
跨路 | 1pF | ||
输出 | 21pF | ||
*大高度 | 248 mm | *大直径 | φ155.5mm |
*高工作温度 | 管壳 | 220℃ | |
封接处 | 220℃ | ||
进水端 | 45℃ | ||
出水端 | 60℃ | ||
冷却方式 | 阳* | 水冷 | |
芯柱 | 强迫风冷 | ||
重量 | 3.5kg | 安装方式 | 垂直安装、阳*向上或向下 |
二、*限运用数据
阳*电压 | 12kV | 阳*电流 | 5 A |
阳*耗散功率 | 12 kW | 栅*耗散功率 | 350 W |
三、典型工作状态（30MHz）
阳*电压 | 8kV | 栅*电压 | 900V |
阳*电流 | 4.8 A | 栅*电流 | 0.72 A |
阳*耗散功率 | 8.6kW | 栅*耗散功率 | 220 W |
阳*输出功率 | 29 kW | ||
"
