FU-959F型电子管

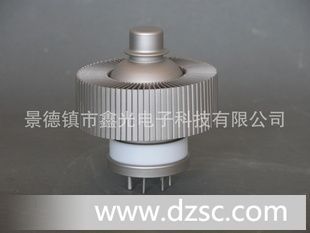

FU-959F型电子管为金属陶瓷结构、氧化物阴*、强制风冷、高放大系数三*管。阳*额定耗散功率为1500W，栅*额定耗散功率为25W，*高工作频率250MHz，主要应用于阴*激励的AB₂和B类放大器，以及阴*激励阳*调制的C类放大器，可与美国Eimac公司生产的3CX1500A₇型电子管互换使用。

电参数

灯丝电压：5V

灯丝电流：10.5A

放大系数：200

跨  导：≥55mA/V

*间电容：

阳*-栅*：10.2pF

阴*-栅*：38.5pF

阳*-阴*：0.1pF

机械性能：

质量：0.7Kg

安装方式：任意

冷却方式：强制风冷

封接处*高温度：250℃

*限运用值

*大阳*直流电压：   4000V

*大阳*直流电流：     1.0A

*大栅*耗散功率：     25W

*大阳*耗散功率：   1.5KW

*高工作频率：       250MHz

典型工作状态：阴*激励AB₂类线性放大器（30MHz）

阳*直流电压：     2700     3500V

阴*直流电压：     8.2       8.2V

*信号阳流：       92     182mA

单音信号阳流：     740     1000 mA

双音信号阳流：     480     675 mA

单音信号栅流：       40     74 mA

双音信号栅流：       16     25 mA

峰值激励功率：       40     64W

单音*功率输出：   1085   2035W

谐振负载电阻：       1820   2000Ω

互调失真：3阶    —40  —38dB

           5阶    —41  —41 Db

阴*激励AB₂类放大器（220MHz）

阳*直流电压：     2500V

阴*直流电压：     8.2V

阳*直流电流：     1A

栅*直流电流：     10mA

激励功率：        64W

*输出功率：     1500W

增益：             14 dB

板*调制、阴*激励C类射频功率放

阳*直流电压：     2400V

阴*直流电压：     22V

阳*直流电流：     0.6A

栅*直流电流：   45 mA

激励功率：         41W

*输出功率：   1000W

增益：           14dB
