应用



1.   模拟CATV长距离传输

2.   视频光传输系统

3.   光分配系统

4.   FTTH光纤到户系统

     特点



●低噪声系数：0dBm输入时低于4.5dB

●极低CSO劣化：<-70dBc

●双电源可插拔高性能电源：可混插220V和48V电源

●高稳定性和高可靠性：MTBF＞100000小时

●网管Agent可热插拔

●完善的网管接口：以太网、RS-485和RS-232网络接口

●支持Telnet和国标SNMP网管

●高精度的AGC/APC电路:功率控制精度典型值为±0.05dB

●智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％

●灵活的机械和电路结构（包括纯光模块，带电模块,台式和1U结构）

●可根据客户要求提供OEM服务

●所有性能符合Bellcore GR-1312-CORE 要求



说明

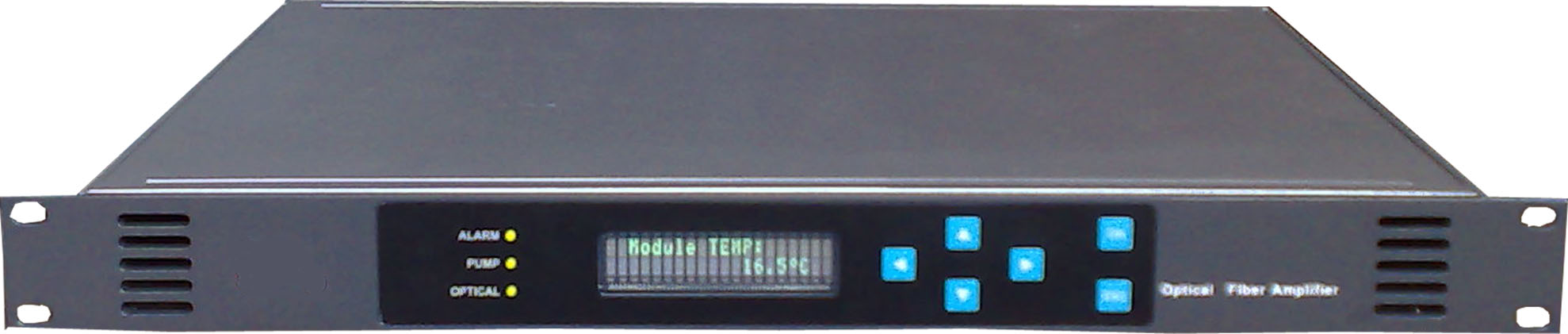

        该产品为高稳定度输出EDFA。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。

产品专为模拟CATV系统设计的光路具有：（1）对噪声敏感的模拟系统中的低噪声，保证更高的CNR指标；（2）工作信号上良好的光谱平坦性，保证更高的CSO指标；（3）整个频段内良好的光谱平坦度，更适应于插播等应用以满足NGB（下一代广播网）的需求。

双电源混插热插拔的设计，使产品成为真正的双电源产品，从而极大地提高了产品的MTBF（平均故障间隔时间）。同时可以对机房电源系统进行备份。

采用独创的智能温控系统，当整机温度高于45℃时，强力风扇开始工作，温度低于40℃时，风扇停止。保证系统的热稳定性与风扇的长寿命。同时，的散热风道设计保证的温度稳定性。

智能化监控与管理系统。完善的的具有RS232，RS485和以太网三种网管接口，且开放的网管接口，保证与任何的网管系统的互联性。以太网网管兼容国标的SNMP协议。同时网管Agent可以热插拔，不影响设备运行，方便网管软件的升级

光学性能指标



参  数	符号	值	典型值	值	单位
工作波长	λc	1530	1550	1562	nm
饱和输出功率（1）	Po	13	------	24	dBm
输入功率	Pi	-3	------	+10	dBm
增益	G	------	20	------	dB
噪声系数（2）	NF	------	4.5	-----	dB
输出功率稳定性	ΔPo	-----	±0.05	±0.1	dB
回波损耗	RL	-------	-------	-45	dB
偏振相关增益	PDG	------	-------	0.3	dB
偏振模色散	PMD	------	-------	0.5	ps
