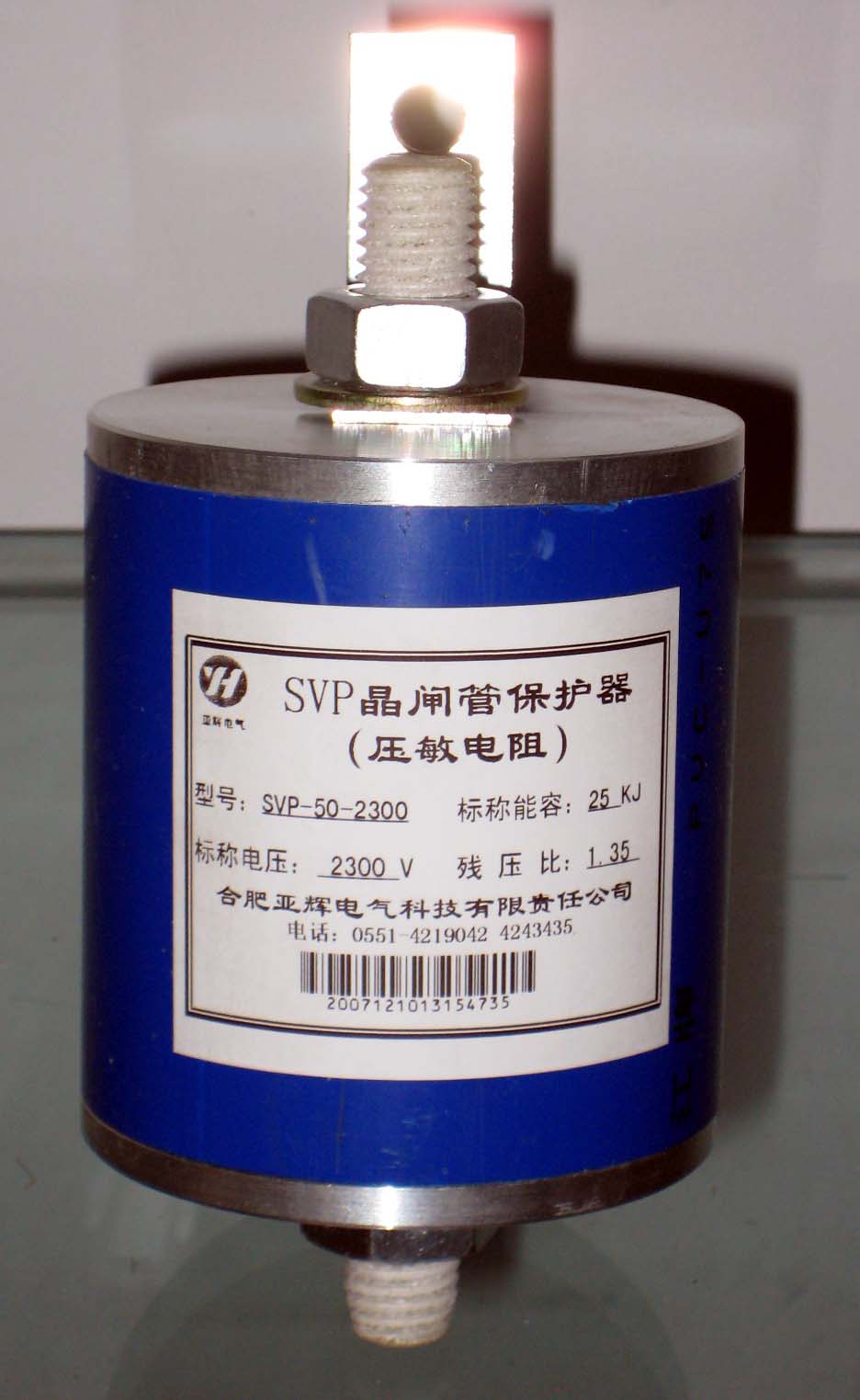

SVP系列晶闸管保护装置
1．基本原理及特点
晶闸管具有弱电控制强电输出的特点，在变流系统中得到了广泛的使用。但晶闸管的过载能力差，短时间的过电压和过电流都会导致器件的损坏。*是换相*过电压，严重影响着变流装置和器件自身的*，它主要是由晶闸管元件本身换相关断过程中，在电路中激发起电磁能量的互换和传递引起的。在反向恢复时间内，阳*电流实际上反向流通，此时晶闸管（KP）仍处于低阻状态，并且正向压降仍然很小。在时间t后，KP开始呈现反向阻断阻*，并逐步承受反向阳*电压。反向恢复效应有很重要的意义，处于导通状态下的硅元件，体内有存储截流子存在，当施加反向电压时，原存储截流子的电荷量Q从KP中流成反向电流。Q称为反向恢复电荷，在高压大功率KP中，Q可达数百微库并随结温升高而增加。反向恢复电流的*截断，将会在电路中流过此电流的电感上产生幅值很高的感应电压，即所谓换向*电压。因此，*须在使用线路中给它配备过电压保护装置。
鉴于传统的阻容（RC）限压吸收装置存在体积大，成本高，响应差以及为易产生感性负载振荡等缺点，我公司研制出新型换代产品，这就是以低电位梯度，*容量的氧化锌压敏电阻器为*元件的SVP型晶闸管保护装置。本产品有以下特点：① 保护性能好。因氧化锌压敏电阻器的伏安特性曲线平坦（如图一所示），电流在很大范围变化时，阀片两端的电压基本保持不变，能*地将过电压限制在设定的范围内；② 稳定性好，没有干扰。低的电位梯度（３０Ｖ／mm）便于增加厚度，可供
图一 SVP的V-I特性曲线
选择的范围大，精度高；③ 阀片的单 体积能容大。位能够承受400J/cm3以上的能量密度，*通流量大；④ 漏电流小。正常运行工况时的漏电流只有微安级，本身功耗*小。另外还具有速度快、体积小、价格低、寿命长等优点，是RC保护装置的理想换代产品。
2﹑命名及型号
本产品是专门为保护大功率电力电子器件—晶闸管而制造的半导体陶瓷保护装置,故命名为晶闸管保护器,本产品代号为SVP，产品型号如下：
SVP-XX-XXX/X
结构形式
标称电压（3～4位）
标称能容量（KJ）
产品代号
3﹑电气参数
SVP晶闸管保护器的电气参数见表一所示。
表一 SVP的主要电气参数
|
参数
型号 |
标称电压
U10mA（V） |
标称能容
量（KJ） |
泄漏电流
0.75 U10mA(μA) |
残压比 |
|
U80A/U10mA |
|
SVP-05-XXX |
500～1200 |
>5 |
≤200 |
≤1.50 |
|
SVP-10-XXX |
500～1500 |
>10 |
≤200 |
≤1.50 |
|
SVP-15-XXX |
600～1800 |
>15 |
≤200 |
≤1.50 |
|
SVP-20-XXX |
600～2200 |
>20 |
≤200 |
≤1.50 |
|
SVP-25-XXX |
600～2200 |
>25 |
≤200 |
≤1.45 |
|
SVP-35-XXX |
800～2300 |
>35 |
≤200 |
≤1.45 |
4．适用条件
本产品正常使用的环境条件如下：
① 适用于户内外；
② 环境温度：-40～+40℃；
③ 海拔高度：2000米以下；
④ 相对湿度：+40±2℃达≤95%；
⑤ 机械振荡：10g，50±5Hz；
⑥ 碰撞：10g，1000±20次；
使用条件如有*要求，请在订货合同中注明。
