机房监控主要设备

机房卫士AD-800A机房环境监控报警主机

产品特点：

220V交流或-48V直流电源供电

19英寸机架设计，嵌入式网络计算机 （不*机、*性高）

内置智能联动功能

八路光隔离遥信接口输入（0-5V TTL电平，准确度：99.999%）；

八路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点，准确度：99.999%）

八路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；

1个10M  以太口（物理接口： RJ-45插座）

内置数据存储, 当网络断线时 ,*数据不会丢失。

提供开放的软件接口，便于与第三方软件无缝集成

功能特性：

组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等

基于WWW浏览器，采用B/S结构

用户权限管理，*，保密，*

支持紧急*告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不*过5秒，故障告警准确率99.999%。）

报警方式：本地声音，中心通过寻呼机，移动，手机短信，网管平台广播或监控中心声音报警

监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。

通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。RS232/422/485接口用于与其他的系统通信，如智能空调、智能电源等。

遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12位A/D转换，精度高，通过软件的处理可以**准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。

遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消*系统报警等等。遥信模块还可以用来测量*的频率。遥信接口采用光电隔离输入，*干扰性能好，容易接线。

遥控接口主要是遥控灭火、*湿、电源*的管理、空调远程的开关等。遥控的工作模式采取两步完成，*步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大*了遥控的*性，比如控制电源系统；也可以直接工作，比如控制路由开关。

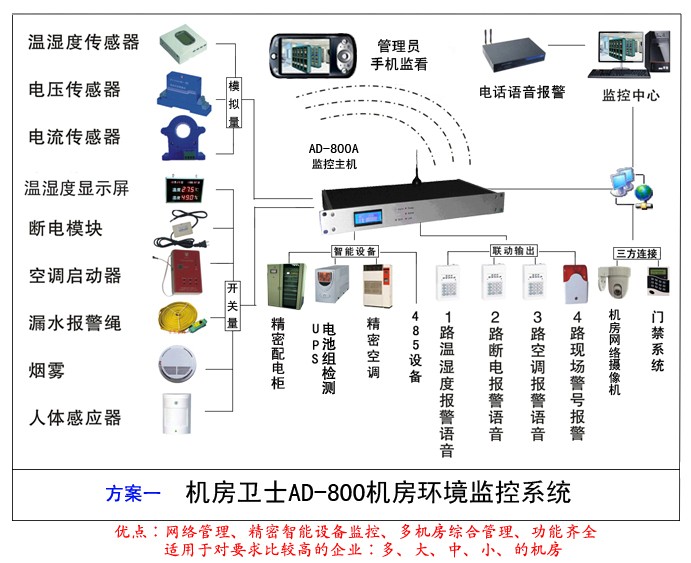

机房卫士AD-800A机房环境监控主机网上监控示意图

添加设备

1.机房卫士AD-181温湿度时间显示屏（可选）



实现功能：

*温报警

*过湿度报警

大屏显示（400*300*50mm）



性能指标：

1，温度测量范围：-9.0-99.5℃.  精度： +-1℃

2，湿度测量范围：5%-99.0%。(标配国产传感器,可选美国*Honeywell HIH-4000*传感器）

*大值：温度100度、湿度100%

*小值：温度-10度、 湿度5%

精度：+-5% (标配国产传感器)  或 +-3%(美国*传感器)

3，可设定报警：   温度*上限和下限报警，

5，工作电压：     AC220V

6，功耗：3W（工作24小时耗电0.072度）

7，显示方式：温度湿度各3位红色2.3inch LED数码管

8，整机外观尺寸: 400*300*50mm



2.机房卫士AD-808机房云台红外网络摄像机(支持*）（可选）

AD-808；带云台红外半球网络摄像机：使用方便，云台操作功能，红外夜视，可壁装或顶装；采用*的H.264视频压缩算法，D1画质效果，清晰流畅稳定；支持*功能；

（*，手机要求是智能手机/PDA，软件版本是Windows Mobile 5.0 以上的版本）

产品特性

• 采用*的SOC芯片、嵌入式Linux操作系统，内置硬件看门狗，系统稳定*、扩展方便
• 视频*高D1的H264编码，音频G711A编码，帧率、码流动态可调
• 网络支持ADSL PPPOE、无线WIFI、无线TD-SCDMA/CDMA 1X/EVDO/WCDMA、DNS、DDNS
• 内嵌流媒体服务器，支持流媒体点播，支持*,双向语音对讲/单向语音广播

2、机房卫士AD-801（模拟量型）温湿度传感器 （可选）

特点

温湿度变送器是我公司温湿度测量产品之一。通过4-20mA标准电流或0-5VDC/0-10VDC标准电压信号实现温湿度综合检测。本系列产品适用于工业、农业、*、科研和楼宇的室内温度的测量。

• 湿度

湿敏元件为法国Humirel公司的HS1101湿敏电容经过温度补偿和非线性补偿。

• 温度

*温敏元件Pt1000用于温度测量。

•  方便快捷的墙面安装。（挂壁安装，离地面高度1.8m～2m）

技术参数

测温范围：0～+50℃；

测湿范围：0～100%RH；

测温精度：±0.3℃（@25℃±3℃）；

测湿精度：±3%RH（@30%～80%RH）；

输出信号：0～5 VDC；

工作温度：0～+50℃；

存储温度：-10～+70℃（无水凝结）；

应用环境：空气或中性气体；

供电电源：9～30 VAC/DC；

3、机房卫士AD-AD-80C漏水检测器（可选）

特点：

适用检测机房基站、仓库等重要场所水浸；

**设计，配合水浸检测线使用；

隔离性好：输入、输出及电源*隔离，**；

量程可选：检出的范围可分为四个量程，通过旋钮开关选择；

技术*：采用多功能检出方式，探针无电蚀现象，*程检测；

**：自动检测线路通断故障；

技术参数、接口形式：

供电电源： 12-60VDC；

灵敏度范围

档位1：   0 – 250KΩ；

档位2：   0 – 600KΩ；

档位3：   0 – 5MΩ；

档位4：   0 – 50MΩ；（高灵敏档，遇到*少水即可告警）

输出形式：干接点，水浸检出时输出ON/OFF可跳线选；

短路时阻*<50Ω，负载电压＜60V，负载电流＜30mA；

静态电流：<45mA；

告警电流：<65mA；

工作环境：-10 ~ 55°C，10~98%RH；

 尺    寸： 95x 37x 30 mm；

 重    量： 85g；

4、机房卫士AD-80D烟雾探测器  （可选）

品牌：机房卫士

型号：AD-80D

·  感烟探测器

·  烟雾传感器使用安装在少烟、禁烟场所探烟雾离子，能够准确地检测烟雾，当烟雾浓度*过限量时，传感器发生声光告警，并向采集器输出告警信号。

·  技术参数：

·  电源： DC12V

·  工作电流：静电电流小于10uA，报警工作电流在10-30mA之间；

·  输出形式：干接点，警戒时输出开路，报警时输出短路，阻*小于50欧；

·  烟雾灵敏度：付合UL的217号标准；

·  工厂环境：-5℃ -50℃，10-90%无冷凝；

·  蜂鸣器音量强度：10英吋处为85分贝。
安装及应用：

·  先选择合适区域、用锣钉固定固定座，将烟敢分线色连接后旋在固定座上。

·  房间内每20-30平方米装一个烟感，重要设备上方0.5-2.5米安装烟感。

·  圆形尺寸,R=105mm,H=38mm
