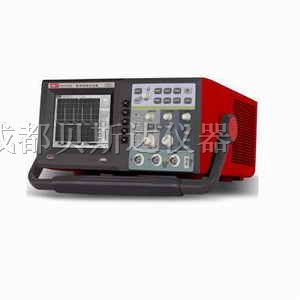

基本功能

技术指标

通道

2

带宽

100MHz

采样方式

实时采样

500MS/s

等效采样

25GS/s

平均值

2的n次方，2~256次可选。

输入

输入耦合

直流﹑交流,接地(DC,AC,GND)

输入阻*

1±2%ΜΩ，与24±3pF并联

探头衰减系数设定

1X,10X,100X,1000X

*大输入电压

400V(DC+AC峰值、1ΜΩ输入阻*)     (10:1探头衰减)

通道间隔离度

*40：1

通道间时间延迟(典型)

150ps

水平

波形内插

sin(x)/x

记录与储存

存储深度：1M采样点

扫描范围（S/div）

5ns/div ～ 50s/div,1-2-5进制(60MHz\80MHz\100MHz)

采样率和延迟时间*度

±100ppm(任何≥1ms的时间间隔)

时间间隔(△T)

测量*度(满带宽)

单次:±(1采样间隔时间+100ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+100ppm×读数+0.4ns)

垂直

模拟数字转换器(A/D)

8比特分辨率,两个通道同时采样

偏转系数

2mV/div ～5V/div(在输入BNC处)

位移范围

±10div

模拟带宽

100MHz

可选择的模拟带宽限制，典型的

20MHz

低频响应（交流耦合，-3dB）

≤10Hz(在BNC上)

上升时间(在BNC上典型的)

＜3.5ns

直流增益*度

2mv/div，5mv/div时±4%(采样或平均值采样方式);

10mv/div～5v/div时:±3%(采样或平均值采样方式)

直流测量*度（平均值采样方式））

垂直位移为*,且N≥16时:±(4%×读数+0.1div+1mV);垂直偏转系数≥5mV/div;N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2div)垂直偏转系数从2mV/div到200mV/div加2mV;垂直偏转系数500mV/div到5V/div加50mV.

电压差(ΔV)测量精度（平均值采样方式）

在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差（ΔV）:±(3%×读数+0.05div)

触发

触发灵敏度

DC~10MHz  0.5div         10MHz~上限带宽  1div

触发电平范围

内部

距屏幕中心±10div

EXT

±1.6V

EXT/5

±8V

触发电平*度(典型的)*度适用于上升和下降时间≥20ns的信号

内部

±(0.3div×V/div)(距屏幕中心±4div范围内)

EXT

±(6%设定值+40mV)

EXT/5

±(6%设定值+200mV)

预触发能力

正常模式/扫描模式、预触发/延迟触发、预触发深度可调

释抑范围

100ns-1.5s

设定电平至50%(典型的)

输入信号频率≥50Hz条件下的操作

边沿触发

边沿类型

上升、下降

脉宽触发

触发模式

(大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽

脉冲宽度范围

20ns-10s

视频触发

触发灵敏度

(视频触发,典型的)

内部

2div峰间值

EXT

400mV

EXT/5

2V

信号制式和行/场

频率（视频触发类型）

支持标准的NTSC和PAL制式,行数范围是1-525(NTSC)和1-625(PAL)

交替触发

CH1触发

边沿、脉宽、视频

CH2触发

边沿、脉宽、视频

测量

光标

手动模式

光标间电压差（ΔV），光标间时间差（ΔT），ΔT的倒数（Hz）（1/ΔT）

跟踪模式

波形点的电压值和时间值

自动测量

峰峰值、幅值、*大值、*小值、*值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1-＞2 （上升） 、延迟1-＞2 （下降） 的测量

数学操作

加、减、乘、除、反相

存储波形

10组波形、10种设置

FFT

Window

Hanning,Hamming,Blackman,Rectangular

采样点

1024 points

李沙育图形

相位差

±3 degrees

显示

显示类型

对角线为145毫米(5.7英寸)液晶显示

显示分辨率(显示)

320水平×RGB×240垂直像素（单色）

显示色彩

单色

显示对比度

可调

背光强度（典型的）

300nit

显示语言种类

中文简体,中文繁体,英文

探头补偿器输出

输出电压（典型的）

约3V,峰-峰值≥1MΩ负载时

频率(典型的)

1kHz

接口功能

标准配置

1个U*（D）；1个U*（H）；1个RS-232C

选配件

GPIB和LAN

电源

电源电压

100-240VACRMS       45Hz到440Hz,CAT  II

耗电

小于30VA

保险丝

2A,T级,250V

环境

温度

操作：0℃～+40℃

非操作：-20℃～+60℃

冷却方法

对流

湿度

+10℃~+30℃:≤95%±5%RH,

+30℃~+40℃:≤75%±5%RH

高度

操作3,000米

非操作15,000米

机械规格

尺寸

320mm（宽）×150mm（高）×292mm（深）

重量(净重)

*包装

4.9kg

含包装

6.8 kg

IP*护

IP2X
