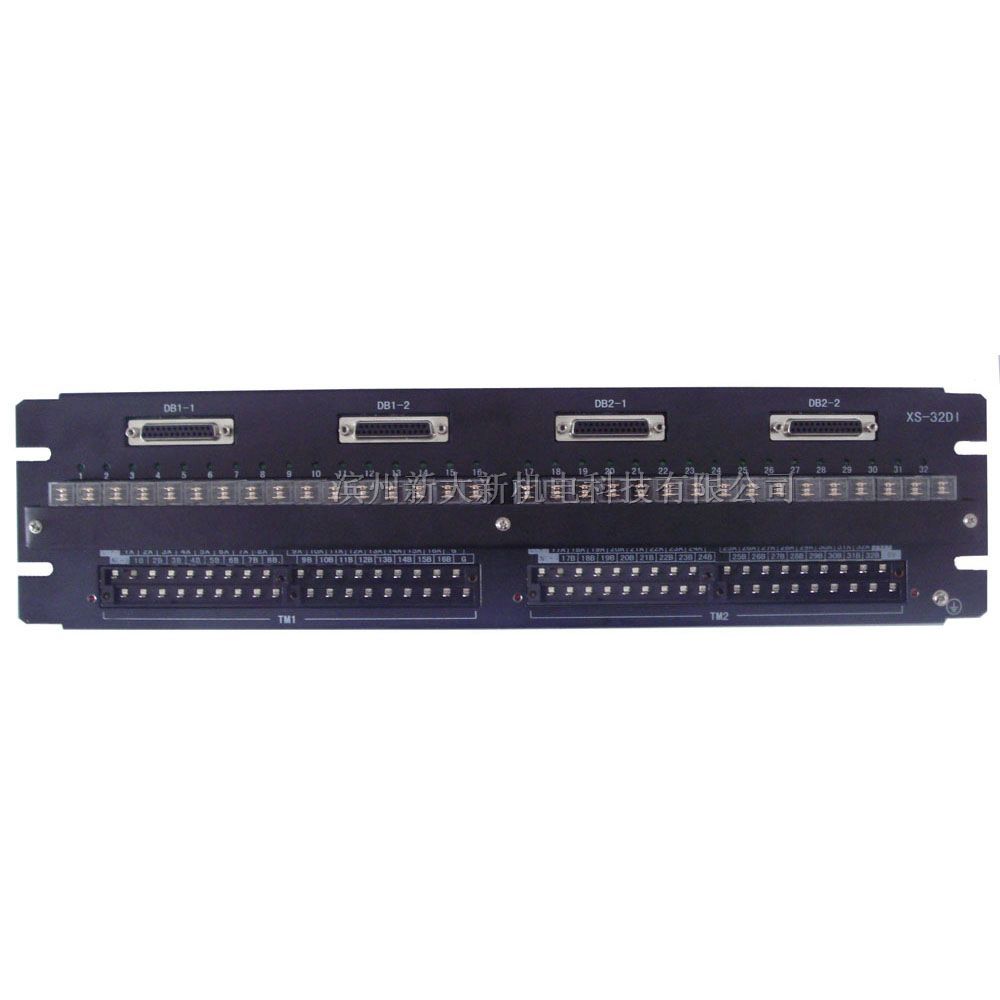

XS-32DI 32路多功能继电器隔离数字输入模块（端子板），主要是配合DCS数字输入卡或PLC数字输入模块使用。可用来对来自危险场合的开关信号进行隔离，主要用于对电机状态、开关状态等强电信号进行隔离输入。

主要功能

信号隔离、模块供电；
输入型式：线圈侧可进行有源、无源开关输入选择，可适用各种DCS、PLC及控制仪表接入模式；
输出型式：高电平输出；
指示：绿色LED指示动作情况；
保护：电源回路采取了过压、过流、反接保护措施；
接线：输出侧为标准D-SUB 25P母头接插件，冗余配置（DB1-1和DB1-2冗余，DB2-1和DB2-2冗余）；输入侧为拔插式螺钉端子。

*产品

控制柜快速接线模块/端子板

n          全系列模块化结构：将控制柜内接线附件设计成模块化结构的系列产品，包括模拟及数字信号输入输出、电源分配等，采用统一的标准安装尺寸，元器件透明化设计，指示一目了然，既美观又快捷。

n          简化盘内布线:采用板上跳线的型式解决了设备接线方式的差异化和复杂化问题。信号传输和供电（直流）巧妙*的融合在一起，接驳不同类型的仪表和信号*在板上改变跳线即可，一个短路块就能省去一根线，减少了线路节点，降低了复杂线路对图纸*性，彻底简化了盘内布线过程。

n          省略端子排:配备了新型的拔插式或弹簧式快速接线端子，接线*快捷并有*强度。可直接接驳1~2.5mm²导线，*专门配备接线端子排。内部接线端可采用端子或D-SUB接口，与PLC或DCS连接可采用DB25针接口从板上集中引线。

n          不拆线停表，免配电开关，避免误操作:各输入输出回路均配备了拔插方便的保险以提供*的*保障，用户*为外部设备单独配备配电开关和保险端子。*解决了DCS及PLC系统外围仪表停表的问题，检修、拆除外部设备只要拔下保险而不*拆线，既快捷*又***错接。电源回路采用过压、过流、反接保护措施，*设备*。

n          免万用表，免拆线测电流：电源回路和数字输入输出回路均配备*的LED信号指示及保险熔断报警，巧妙*的不拆线测量信号电流技术，测量电流只要将电流表表笔*测试孔即可，整个测量过程设备不断电、不影响正常测量控制过程。

n          免安装板：使用本公司设计的XS系列控制柜模块化接线组件，可省去安装背板。

n          品牌元件：全系列继电器均采用欧姆龙G2R系列，FM系列采用快速笼式弹簧端子（WAGO），XS系列采用可整体拆卸的螺钉端子（台湾）。
