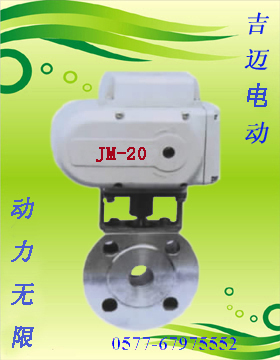

电动*型球阀

型号/规格：
Q971F
品牌/商标：
上海吉迈

发布询价信息

普通会员

企业名：永嘉吉迈自动化机械有限公司

类型：生产企业

电话： 0577-67975552

手机：15888484412

联系人：潘威

QQ：

邮箱：jimai@jimaiv.com

地址：浙江温州浙江温州永嘉县瓯北镇张堡工业街55号

产品分类

仪器/仪表(24)
∟ 阀门仪表(24)
五金/工具(6)

新品上架

商品信息

一、Q971F电动*型球阀的详细资料：

产品型号：Q971F

产品名称：电动*型球阀

产品特点：电动*型球阀由JM系列精小型电动执行器与*型球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，摩擦力小，回差小，动作平稳*，阀座与端面法兰距离近，物料滞留少。密封性能*等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用O、V型通道球体结构与电子式电动执行器配套可实现流量的调节。

二、Q971F电动*型球阀主要技术参数：

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
球阀	9-电动	对夹式	浮动球直通	F-氟塑料 H-合金钢 PPL	1.6 2.5 4.0 6.4	按表内阀体材料代号
公称通径DN（mm）		15-200
材料\\材料代号		C		P		R
主要 * 件	阀体	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯、合金钢
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～300℃
控制型式		开关型/调节型
作用型式		切断/调节
执行器	型号	JM系列
	电源	DC24V、 AC24、 AC110V、 AC220V、 AC380V

三、Q971F电动*型球阀主要外形和连接尺寸单位（mm）：

Q971F-16
通径DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
15	1/2″	14	32	90	65	46	4-M12	2	190	162
20	3/4″	19	38	100	75	56	4-M12	2	195	162
25	1″	24	45	110	85	65	4-M12	2	210	162
32	1 1/4″	29	55	130	100	76	4-M16	3	220	162
40	1 1/2″	38	62	145	110	84	4-M16	3	230	162
50	2″	48	72	160	125	99	4-M16	3	265	208
65	2 1/2″	64	95	180	145	118	4-M16	3	300	208
80	3″	72	120	195	160	132	8-M16	3	325	258
100	4″	95	140	215	180	156	8-M16	3	350	258
125	5″	118	200	245	210	184	8-M16	3	375	258
150	6″	145	225	280	240	211	8-M20	3	420	258
200	8″	200	275	335	295	266	12-M20	3	460	280
