驱动IC,驱动IC
大功率

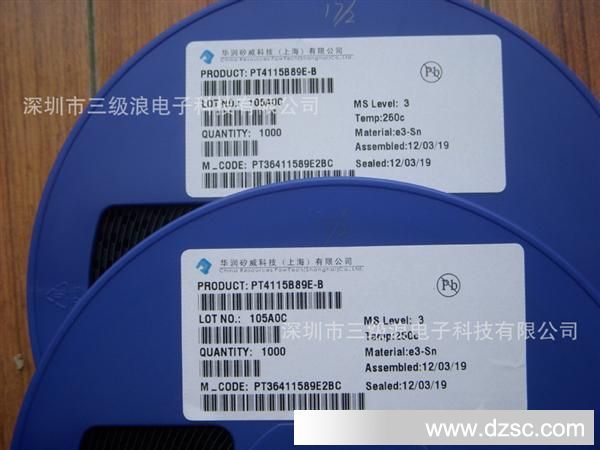

PT4115
12+ 全新原装环保现货
华润矽威
电脑,电脑
5
SOT89-5
企业名：深圳市三级浪电子科技有限公司
类型：经销商
电话：
0755-82736807
82566487
手机：13538288303
联系人：刘扬
QQ：
邮箱：liuyang8899@gmail.com
地址：广东深圳深圳市福田区华强北新亚洲国利大厦A座1921
PT4115是一款连续电感电流导通模式的降压恒流源,适合绿色照明LED灯的驱动电路.它具有较宽的直流8V到30V输入电压范围,击穿电压>45V,输出200~1200mA恒定直流,可满足驱动点亮1~7颗串联的大功率LED或N颗串并联的小功率LED,驱动恒流大小可按应用方案设定.
PT4115采用频率抖动技术有效地改善EMI;采用从满量程向下到零的PWM调光;安全可靠;调光比可达5000:1;采用SOT89-5的封装;芯片的管芯(Die)可通过直接连通到封装外的金属板(Exposed PAD)散热;导热十分有效.
PT4115内部设置了过温保护功能(TSD),以保证系统稳定可靠的工作.当IC芯片温度超出160℃,IC即会进入TSD保护状态并停止电流输出,而当温度低于140℃时,IC即会重新恢复至工作状态.
PT4115可利用模拟调光的原理以及温度对LED电流的负反馈实现LED灯具动态温度控制,只要在调光端(DIM)加一热敏电阻或PN结即可.加上整流桥PT4115可应用于交流12V、24V供电的LED灯具.PT4115的应用十分简洁,周边零件仅四个.
PT4115的工作效率高达97%,是真正的绿色驱动IC.PT4115广泛应用于使用LED灯的MR11、MR16、水灯、路灯等各类LED灯具.
为了有效地缩短LED灯具厂商的设计周期,微桥科技提供一步到位的推广模式向LED灯具厂商提供可直接用于MR16生产的DEMO板、电路图、PCB板图、BOM表,对初次使用客户提供及时而周到的技术支持.
PT4115特点
﹡输入电压:8~30V
﹡输出电流:电流1.2A,
﹡输出电流精度:±5%
﹡高效率:97%
﹡调光控制:电压或脉宽调制
﹡工作频率:1MHz
﹡静态功耗:<60uA
﹡内置LED开路保护,过温保护
﹡抖频科技,能有效改善EMI
﹡软启动功能
﹡无铅制程
PT4115应用
﹡低压LED射灯代替卤素灯
﹡车载LED灯
﹡低压工业照明
﹡LED备用灯
﹡ILED灯饰
﹡安全电压照明
﹡液晶电视背光
