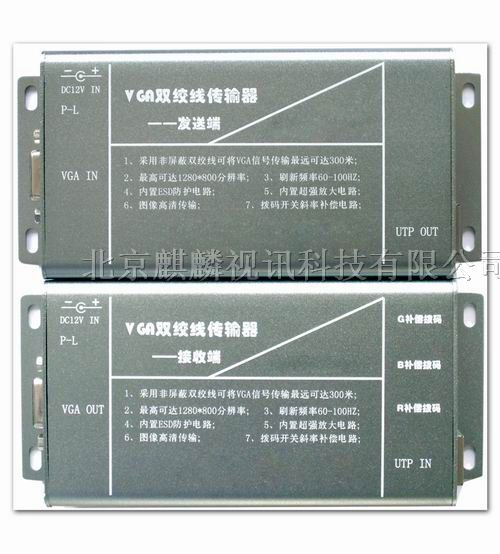

VGA双绞线音视频传输器(Kylines VGA300),VGA延长器，VGA收发器

一、产品概述：

为了解决VGA信号较长距离的传输时，发生的图像重影，颜色失真等问题，北京麒麟视讯科技有限公司研发生产了这款双绞线VGA传输器，可以传输距离为0--300米，是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量VGA视频信号长距离传输的需求而设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。使XGA（1600*900/60Hz）的传输距离达到300米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的技术，因此双绞线在传输信号时不会对外造成EMI的干扰。可通过设置拨码开关来调整传输距离的远近。



二、典型应用：

多功能电化教室中连接中控主机与投影机之间；

计算机与大型led屏幕之间；

地铁或列车、汽车车厢广告屏；等等应用。

三、产品优势
★不需任何软件安装、即插即用
★不需服务器、交换机、路由器、HUB及终端工作站组网
★不需IP占用和设置、无防火墙、无TCP/IP协议及网络维护！
★点对点实时高保真视频同步传输
★采用廉价的非屏蔽双绞线传输高清VGA音视频



四、产品参数：

★电源：DC 5V/1A

★工作温度：-25℃～+70℃

★储存温度：-40℃～+80℃

★产品尺寸：124.5mm*66mm

★输入接口：HDI5PIN (VGA母头)

★输出接口：HDI5PIN (VGA母头)

★带宽：300MHz(-3dB)满载

0-130MHz+3dB到-3dB

★输入电平范围：0.5-2.0V p-p

★输入电平误差：小于3mV

★输入阻抗：75Ω

★输出阻抗：75Ω

★信噪比：60dB

★接口类型：HDB15，RJ45

★视频规格：VGA, SVGA, XGA, SXGA, UXGA, LCD

★网线规格：CAT5, CAT5E, CAT6UTP电缆

★传输距离：300m







五、接收端信号补偿调整方法

如果第一组的R补偿第一位拨下，则其他两组也把第一位拨下；

Utp线缆长度 （米）	三组拨码开关状态
	R1,G1,B1	R2,G2,B2	R3,G3,B3	R4,G4,B4
0-75	开	关	关	关
75-150	关	开	关	关
150-225	关	关	开	关
225-300	关	关	关	开

注意：

1 . 拨码开关向下拨为开。

2 . 根据线缆情况不同，您可能需要根据图像亮度调整这3组补偿开关，使得图像为止。

六、显示器分辨率和刷新频率说明

VGA双绞线传输器支持的分辨率和刷新频率
刷新频率 分辨率	60Hz	70Hz	75Hz	85Hz	100Hz
640*480	支持	支持	支持	支持	支持
800*600	支持	支持	支持	支持	支持
1024*768	支持	支持	支持	支持	支持
1152*864	支持	支持	支持	支持	支持
1280*600	支持	支持	支持	支持	支持
1280*720	支持	支持	支持	支持	支持
1280*768	支持	支持	支持	支持	支持
1280*960	支持	支持	支持	支持	支持
1280*1024	支持	支持	支持	支持	支持
1400*1050	支持	支持	支持	支持	支持
1600*900	支持	支持	支持	支持	支持
1600*1200	支持	支持	支持	支持	支持
1920*1080	支持	支持	支持	支持	支持

注：由于不同的显示器所支持的分辨率和刷新频率略有不同，请按照实际的显示效果调整分辨率和刷新率，达到显示的效果为准！
