外置开关管管升压LED驱动芯片AT310

型号/规格：
AT310
品牌/商标：
ANALOGTEK（芯景科技）
PDF资料：
点击下载PDF

发布询价信息

普通会员

企业名：武汉芯景科技有限公司

类型：生产企业

电话： 027-87611245-8666

手机：13307119036

联系人：徐维锋

邮箱：svcxwf@163.com

地址：湖北武汉武汉东湖开发区关山一路特一号光谷软件园A9栋5楼

产品分类

电源IC(3)
∟ LED驱动IC(3)

新品上架

商品信息

日前，芯景科技有限公司（AnalogTek）量产推出了PFM升压/降压LED驱动芯片AT310/300，AT310/300是作为手电筒应用,太阳能应用或者LCD背光应用的单个或多个LED的驱动器，其工作输入电压范围在0.8V至13V之间。

AT310具有待机（关闭）控制端，AT300没有使能控制端口。AT310在待机状态下，待机电流低于1uA。本芯片与外接开关三*管构成的驱动电路可以产生持续的功率输出，并能在一个很大的工作电压范围内驱动单个或多个LED。驱动电路在满负载的情况下启动，并且在输入电压降至0.8V时仍能正常工作。电路的配置可以根据电池寿命及二*管发光亮度进行调整。

AT310/300芯片特征如下:

l *大效率94％；

l *小工作输入电压0.8V；

l *大工作输入电压13V；

l 待机电流低于1uA；

l 可预制输出电流；

l 可以驱动串联或并联LED；

l 低饱和导通电压开关三*管。

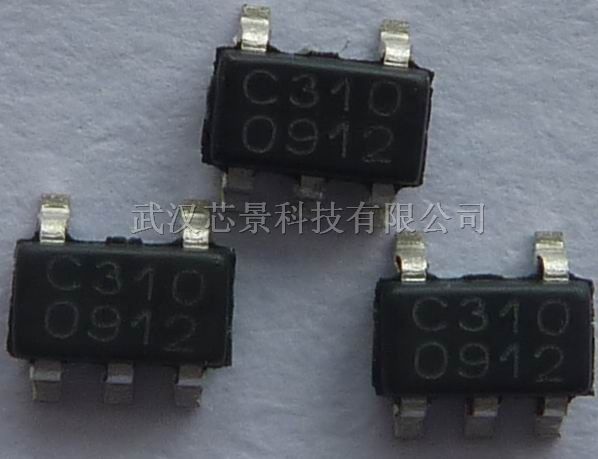

l SOT23-5封装。

引脚定义:

引脚号	引脚名	描述
1	VCC	电源电压，通常是单节Alkaline，NiMH或NiCd电池
2	Gnd	接地
3	STDN	芯片待机控制端
4	ISENSE	电感电*应输入端，所接内部比较器阈值电压为19mV，并与外部感应电阻相连
5	VDRIVE	输出驱动电压，与外接三管基相连
