商品信息 更新时间：2010-01-11

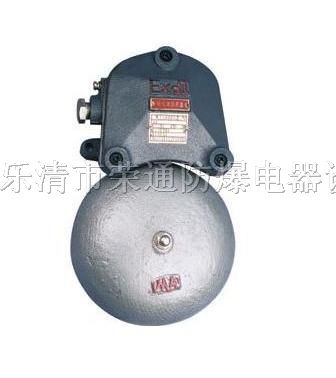

BAL1系列矿用隔爆型连击电铃

使用说明书

使用前请认真阅读使用说明书!

1 用途与适用范围

1.1用途

BAL1矿用隔爆型电铃(以下简称电铃)，主要适用于具有*性气体(甲烷)空气混合物的煤矿井下，在36V或127V、50Hz供*路中，接受打点器、接引开关、控制按钮的信号，发出断续或连续音响，作信号联接或警示之用。

本系列产品按MT428-1995《煤矿用隔爆型电铃》有关标准设计、制造与检验。

1.2电铃在下列条件下正常工作：

a. 环境气压86~100Kpa；

b. 环境温度-20℃~+40℃；

c. 空气相对湿度不大于95%（+25℃时）；

d. 在有甲烷*性气体混合物的煤矿井下；

e. 在无破坏金属与*缘的气体和蒸气的环境中；

f. 安装类别：Ⅲ；

g. 污染等级：3级。

2产品分类

2.1 型式

2.1.1 *爆型式为矿用隔爆型。

2.1.2 音响功能为连击式。

2.2 型号含义

B A L 1 – □

额定电压 V

设计序号

电铃

其它类

* 爆

执行标准：MT428-1995、GB3836.1～3-2000

3 技术参数

3.1 电铃的技术参数见表1。

表1技术参数

型号	BAL1-36/127
额定电压V	36/127
额定电流A	0.9/0.35
*爆标志	ExdI

3.2 电铃经2000V、50Hz的工频耐压试验，无击穿和闪络现象。

4 产品结构

4.1本系列产品由隔爆外壳、接线座、电缆引入装置、铃碗、铃锤及电磁铁等*部件组成。除电磁系统各型

产品不同外，其他*部件各产品相同。

4.2 隔爆外壳由壳体与上盖组成，二者以平面隔爆面和螺栓连接。

4.3 电磁铁由铁芯、线圈等*部件组成。其中单连击电铃的铁芯，36V与127V线圈不同。

5 外形安装尺寸

电铃的外形安装尺寸见图1

6电气原理

电铃接线图见图2

7 使用与维护

7.1 打开上盖时，*须切断电源。

7.2 电源线*须与接线柱*固定，并保持规定的电气间隙与爬电距离。

7.3 铃声不清脆时，可旋转铃碗或扳动锤杆调节。

7.4 使用与维护过程中，应*隔爆面碰撞或滑伤。

7.5 按装时涂204-1置换型*锈油以*锈蚀。

7.6常见故障分析与排除，见表2 表2

序号	常见故障	故障原因	排除方法
1	不发声	①电源电压过低（低于额定值的85%） ②接线不牢固 ③36V与127V电源转换错误	①*电源电压至额定值以上 ②按接线图接好线路 ③检查转换开关位置
2	声音不响亮（或不连续）	①连击垂与铃碗距离太近（或太远） ②电源电压低	①调整连击垂与铃碗距离 ②*电源电压
