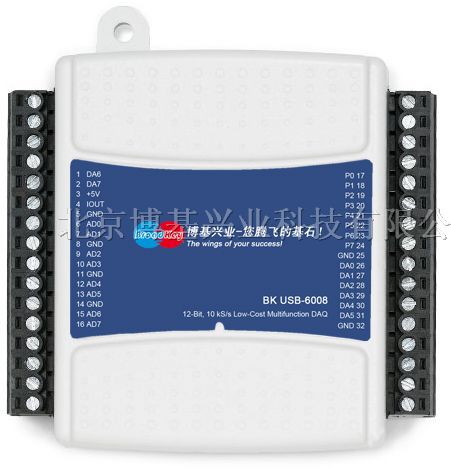

U*-6008
用于U*的12位, 10 kS/s多功能数据采集卡
8路12位模拟输入通道, 12条DIO线, 2路模拟输出, 1个计数器
若需更*, 可参考NI U*-6210和NI U*-6211
方便而易于携带的总线供电型设计
获取用于*的*含板卡的套件
可用于Windows、Mac OS X、Linux和Pocket PC的驱动软件
NI-DAQmx驱动软件和NI LabVIEW SignalExpress交互式数据记录软件



BK U*-6008具有基本的数据采集功能，其应用范围包括简单的数据记录、便携式测量和学*机构的实验室试验。 该产品价位适于学生购买，但其强大的功能*用于更为复杂的测量应用。 BK U*-6008带有现成的数据记录软件，能在数分钟内开始基本的测量应用；您也可使用LabVIEW或C及自带的NI-DAQmx Base测量服务软件，为用户自定义的测量系统编程。


每个U*数据采集模块均包含一份NI LabVIEW SignalExpress LE的副本，使您无需编程即可快速采集、分析并显示数据。 除了LabVIEW SignalExpress，U*数据采集设备还与下列应用软件兼容：

• LabVIEW 7.x或更高版本
• LabWindows™/CVI 7.x或更高版本
• Measurement Studio 7.x或更高版本
• C/C++
• Visual Studio .NET
• Visual Basic 6



2005年12月——美国*仪器有限公司（National Instruments，简称NI）针对I2C（inter-integrated circuit）及SPI（serial peripheral interface）通信接口推出*的U*设备。工程师和科学家可以使用*的NI U*-8451连接口NI LabVIEW 软件，从而为测试、验证及编辑电子器件，例如ADC(*og-to-di*al converters)及EEPROM等，轻松地创建程序。由于模块通过U*接口运行，不但提供了即插即用的设置，而且对于接近系统部件的使用也是十分理想的。

    很多消费电子产品如DVD播放器、电脑主板等都包括了成百上千个紧密相连，并通过I2C或者SPI互相通迅的部件。以往，工程师在执行I2C和SPI协议，使用数字I/O卡的时候，都会面临一些编程上的挑战。新的U*-8451接口包括了驱动软件，这种驱动软件提供了在LabVIEW中的既又简单易用的函数节点，可以在没有I2C 和SPI通讯*知识的情况下开发程序。除了提供I2C和SPI通讯，新的U*-8451也包括了针对通用 I/O的八条数字线，而且也便于U*的全速连接。新的U*-8451接口对于一些涉及消费电子的编程、测试以及与LCD, ADC以及传感器的联接都是十分理想的选择。

    硬件设计工程师可以运用U*-8451接口来测试并验证元器件原型。例如，工程师如果想验证一个包含I2C 或SPI通信线的微型控制器的功能性时，他们无需将控制器放在PCB（printed circuit board）上，然后寄希望于它能和其他元件连接的很好。现在，他们*将I2C或 SPI命令通过U*-8451接口输入微型控制器，在将其放置于PCB之前就可以完成其功能验证了。

一、产品简介

1.1 性能与技*指标

1）I2C 总线数据监测、分析。

2）兼容SMbus 协议；

3）U* 虚拟串口，*串口操作；

4）U* 总线供电，无需外部电源；

5）I2C 接口信号:SCL,SDA,GND；

6）输入5VTTL 可承受，不影响外部I2C 设备间通信；

7）可*监测的I2C 速率范围：0~400khz。

8）U* 2.0 转SPI 接口适配器，U* 总线供电，无需外部电源；

1）SPI 主机接口，Master 方式；



2）SPI 时钟频率*大12MHz；



3）提供电源输出：+3.3v ,+5V



4）接口信号：SCK,MISO,MOSI,CS0,CS1,GND,+5V,+3.3V 以及2 路IO 口.



5）输出信号3.3V TTL，输入5VTTL 可承受。



6）提供2 路片选信号，并可以编程实现4 路从机片选；



7）读操作模式：支持连续随机地址读；



8）写操作模式：支持单字节写，以及页写模式（Page Write）；



9）提供DLL 动态链接库，接口开发函数；



10）提供Visual c++开发例程；



11）提供SPI 工具软件SPITools；



12）塑料外壳，尺寸：70*45*18mm；



13）工作温度：-40°C - +85°C



1.2 典型应用

作为第三方设备接入总线，监测并分析I2C 总线上传输的数据，并转发到电脑进行显示，便于客户分析。

SPI 总线测试；

SPI 接口的元器件寄存器读写；

SPI 接口的EEPROM 读写；

1.3 通信协议转换

U* 转SPI/I2C 总线，接口转换。

1.4 产品销售清单

U*  转I2C/SPI 适配器一台；

U*  连接线一根；

光盘1 张（包括PC 驱动安装程序、U*_Tools_SPI_I2C 界面程序用户手册等）；

技*支持与服务

货到10 日内，用户若不能使用，可无条件退货。一年内*维修更换。
