制造商:Amphenol

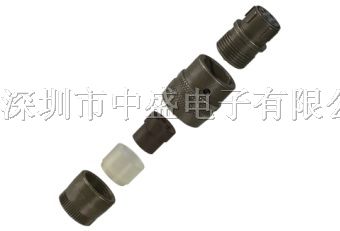

安费诺小型圆形连接器在只有标准连接器一半的尺寸的情况下却有两倍数量的接触件. 在整个系列里有两大类,通过MS的和MIL-C-26482系列1标准。 MS311系列产品为卡扣锁紧, 焊接触点小型圆形*水连接器。*护等级IP67,耐恶劣环境。
技术参数 |
额定电流 |
触点尺寸16 13A |
|
触点尺寸20 7.5A |
线径范围 |
触点尺寸16 AWG20,18,16 |
|
触点尺寸20 AWG24,22,20 |
触点类型 |
焊接 |
工作电压 |
直流电压或交流峰值电压 600V |
接触电阻 |
5mΩ |
外壳材料 |
铝合金 |
壳体面层 |
镀绿镉,经铬酸盐表面处理 |
触点材料 |
镀金黄铜 |
温度范围 |
-55°C to 125°C |
环境 |
类别 55/125/56 |
货号-针式 |
Amphenol型号 |
说 明 |
210-040 |
MS3116E-8-2S |
8-2S,2芯 |
210-041 |
MS3116E-8-3S |
8-3S,3芯 |
210-042 |
MS3116E-8-4S |
8-4S,4芯 |
210-043 |
MS3116E-10-6S |
10-6S,6芯 |
210-044 |
MS3116E-12-3S |
12-3S,3芯 |
210-045 |
MS3116E-12-10S |
12-10S,10芯 |
210-046 |
MS3116E-14-12S |
14-12S,12芯 |
210-047 |
MS3116E-14-18S |
14-18S,18芯 |
210-048 |
MS3116E-14-19S |
14-19S,19芯 |
210-049 |
MS3116E-16-26S |
16-26S,26芯 |
210-050 |
MS3116E-22-55S |
22-55,55芯 |
孔式 |
|
|
210-055 |
MS3116E-8-2P |
8-2S,2芯 |
210-056 |
MS3116E-8-* |
8-3S,3芯 |
210-057 |
MS3116E-8-4P |
8-4S,4芯 |
210-058 |
MS3116E-10-6P |
10-6S,6芯 |
210-059 |
MS3116E-12-* |
12-3S,3芯 |
210-060 |
MS3116E-12-10P |
12-10S,10芯 |
210-061 |
MS3116E-14-12P |
14-12S,12芯 |
210-062 |
MS3116E-14-18P |
14-18S,18芯 |
210-063 |
MS3116E-14-19P |
14-19S,19芯 |
210-064 |
MS3116E-16-26P |
16-26S,26芯 |
210-065 |
MS3116E-22-55P |
22-55,55芯 | |
