性能特点

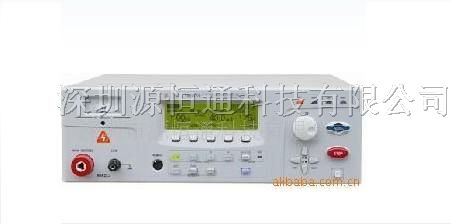

■TH5101D/TH5101E AC/IR自动耐压*缘测试仪
■高亮度真空荧光屏VFD显示, 醒目, 美观
■0-5kV交直流输出电压,测试交流电流100mA/30mA,■测量保护接地端开路检测功能
■模拟、数字电压指示
■上、下*限窗口比较，PASS/FAIL判别输出
■单一高压输出端，AC/DC切换无需更换输出端,且可进行W-I,I-W自动转换

■定时测试功能, 测试时间0.2-999s任意设置
■过*启动和过*切断, *被测件损坏
■四种*测试模式选择, 增加测试的*性
■*缘电阻测试电压为100V/500V/1000V三档,*缘电阻测试上限*10GΩ
■优质的噪声抑制电路, *操作的*性
■REMOTE、信号输入/输出接口、RS-232C, 方便用户的测试操作,增加测试的*性
■测试条件保存

简要介绍

■ TH5101D/TH 5101E型耐压测试仪是本公司*新推出的耐压测试系列。用于对电子设备和电子元件的*评估。本产品融*性、*性、可操作性于一体。其高压指示灯在高压输出切断 , 但高压输出端仍有电压存在时，仍会指示，以*可能的电击危险。利用双表头指示电压，可以让你快速地把握电压趋势 , 并方便准确地读出数据。仪器提供的 REMOTE 状态输出口可方便用于远程控制，增加了仪器操作的*性。 RS-232C接口使它与计算机通讯提供了便利的条件。

技术参数

型  号			TH5101D				TH5101E
			耐压				*缘
电压输出
电 压	电压范围					AC 0—2.5kV/0-5kV	DC 100V /500V /1.0KV
	*大输出电流/*大输出功率					TH5101D：500VA /5KV 100mA（额定电源电压）TH5101E 40mA	1W（1.0KV，1.0mA）（额定电源电压）≤1%  （0-1mA负载）
	输出短路电流					≥200mA  2.5kV量程, 输出电压≥900V时 5kV量程,  输出电压≥1.3kV时	≥100mA  2.5kV量程, 输出电压≥900V时 5kV量程,  输出电压≥1.3kV时
	电压调整率					≤15％，*大额定负载改变至空载	<20mvp-p  (空载)
	电压波形/波纹					电源电压波形	<100mvp-p （*大额定负载）
	HV ON/OFF					*启动开关控制
电压精度
模拟	刻度					AC 6KV RMS  F.S	DC   6KV RMS  F.S
	准确度					±5% F.S.	±1.5% F.S
数字	满刻度					2.5kV/5kV  F.S.	1.0 KV  F.S
	准确度					≤1.5% F.S.	≤1% F.S
	响应时间			200ms，*值RMS显示			200ms，*值RMS显示
测试电流							*缘电阻
测量范围						TH5101D：AC：0mA – 110Ma TH5101E: AC: 0mA – 45mA	100V:200KΩ - 1.0GΩ 500V：1MΩ - 5.0GΩ 1.0KV：2MΩ – 10GΩ
准确度						上限切断电流的±(5%+20uA)
响应时间						200ms，*值RMS显示	200ms，*值RMS显示
定时器
设置范围	定时器ON：0.5s-999s，*小分辨率0.1s
准确度	±20ms
存储与接口
参数保存					设定参数自动保存（需至少经过测量），下次开机自动恢复
REMOTE控制(前面板)		START、STOP、START--ENABLE、HV ON指示
信号输入/输出接口		状态输出：PASS、U-FAIL、L-FAIL、PROTE*ION、READY、T*T、HV-ON 控制：START、STOP、ENABLE、INTERLOCK *测试模式设定：双倍效果、通过保持、*测试、不通过保持
通讯接口		RS232C
