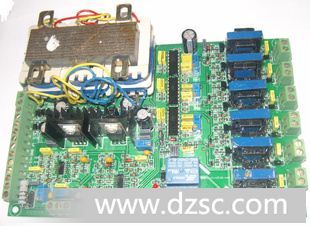

ELKCR-S3B通用调压调速板使用说明书
        ELKCR-S3B有电压环，电流环，软起动（用户根据需要,也可选择硬起动),控制
  信号P*I调节,限流设定,过流截止(封锁),缺相保护,线性整流,为霍尔传感器提供电源
  端口等功能.广泛用于三相全桥整流,六双反星整流,六相半波整流,三相全控半控,交
  流调压,有源逆变,稳压源,稳流源,蓄电池行业,水处理行业,传动系统中电机调压调速
  和串级调速等可控硅控制设备中.
     ELKCR-S3B既可以工作在闭环状态,也可在开环状态下工作,由用户自己选择.

     一,主要技术指标
        1)电源:三相380VAC
        2)移相控制电压(对应0--120 ）：直流0-- 8V
                      （也可根据用户要求，调在其它值）
        3）触发脉冲形式：脉冲列调制式双脉冲
        4）脉冲列频率：5--10KHZ
        5）输出触发脉冲电流：500mA（*大）
        6）输出触发脉冲前沿：1uS
        7）电压反馈：3V交直流反馈电压。
        8）电流反馈：额定电流/0．１A*或75MV分流器
        9) 各相脉冲不均匀度:        10) 软起动:5S
        11) 限流设定:出厂时设定为110%额定电流。用户也可自行设定（调节P2）
        12）过流保护：150%额定电流时动作，封锁移相触发脉冲。动作时间10MS
             并保持到关机。关机后重新开启电源，才能进入工作状态。
        13）缺相保护：电源一旦缺相，立即封锁触发脉冲。关机后重新开启电源，
             才能进入工作状态 。
        14） 稳压，稳流精度：*1%
        15） 输出端*缘：*是2500VAC。
        16） 环境温度：-10-- 45 。

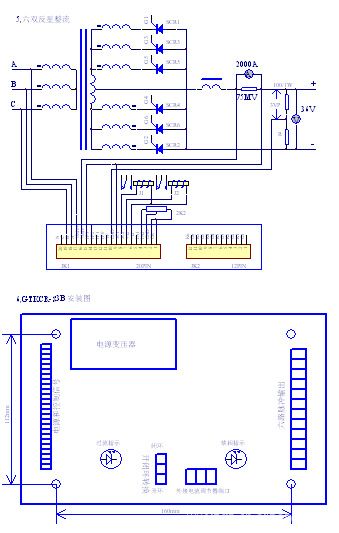

        17） 外形尺寸：200*125*112
        18） 安装孔（ 3.5MM)尺寸:160*112

     二,使用说明
        1)  出厂时GTKCR-S3B板调在闭环状态(K1拨向印制板内侧),应在JK1的相应
             端子上接入电压反馈,电流反馈才能正常工作。如用户选择开环工作状

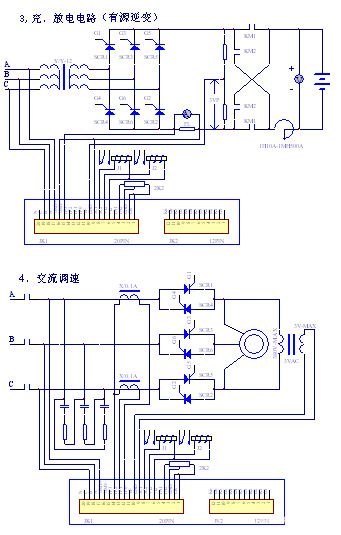

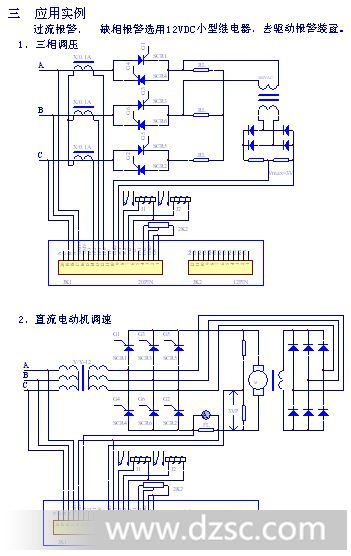

            态，只要把K1拨向印制板外侧即可。移相控制电压的接法见后举例。
        2） 反馈电压取自测速发电机时，应将其输出电压分压，满足技术指标中
            第（7）条的要求。
        3） GTKCR-S3B用作调压调速时，如果电动机重荷起动，为*堵转，可
            选择硬起动。这时只要焊掉R4即可。
        4） GTKCR-S3B用作稳流源（例如充电器，电焊机），*接入电流反馈
            信号（*  或75MV分流器），并将JK1端子的IF0，VF短接。
        5） 用户使用0--10mA自动信号移相控制时，不接移相控制电位器，在JK1
            的IN2端子与地之间接一只820欧姆的电阻。如果使用4--20mA自动信号
            作移相控制时，则由本公司为用户另行调试。
