QX5241 是一款降压、恒流、高效率的高亮度LED驱动器。输入电压范围从 5.5V 到 36V。通过外接一个电阻设定输出电流。通过 DIM 引脚实现辉度控制功能。QX5241特别适合宽输入电压范围的应用。高端电流检测达到±5%的电流精度，同时只需很少的外接元件。由于采用滞环控制方式，QX5241 对负载瞬变具有非常快的响应速度，对输入电压具有高的抑制比。电感电流纹波为20%。工作频率可到2MHz。工作温度范围从-40到125度。采用SOT23-6封装。
      特点
 高端电流检测
 辉度控制
 20KHz辉度控制频率
 滞环控制：无需补偿
 高达2MHz 工作频率
 ±5% 电流精度
 恒流输出
 5.5V到36V输入电压
 高达25W输出功率
 5V，2mA片上稳压器
 -40到125度工作温度范围
 小的SOT 23-6封装
      应用
 大功率LED照明设备
 LED洗墙灯
 LED筒灯
 LED灯杯

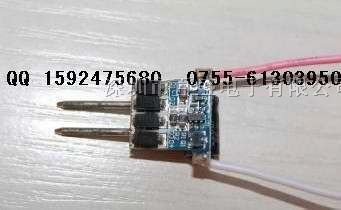

 QX5241 研发的 MR16 LED 灯杯恒流驱动模块系列化产品，外置功率开关管，输出电流扩展能力较强。该系列化产品具有变换效率高，体积小，发热量少，可靠性高等特点，适应各种卤素灯电子变压器供电，可直接装入 MR16 LED 灯杯内。通过 DIM 引脚，可接受 PWM 控制信号，完成 LED 的亮度控制。产品广泛应用于 MR16 及其它建筑、工业、环境照明、汽车尾灯、雾灯、RCL、DRL、 指示灯、应急灯。



【产品主要特点】

   高端电流检测技术、高精度恒流



   具备开路、短路、过载保护功能。



   先进的恒流控制技术，保证 LED 使用的安全性，提高 LED 光效，减少光衰。



   宽电压输入，节能、环保，EMC 性能好。



   外置功率管，电流可扩展到 1.5A。



   体积小，结构紧凑，装配简单、容易



需要方案跟样品可以联系我 公司网站 www.szparkson.net
