一、概述：

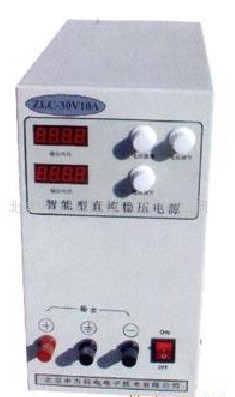

ZLC系列直流稳压电源采用了**的单片机控制技术，*完善的保护电路及**基准稳压源元件。因而具有稳压精度高，纹波干扰小，**。故可广泛应用于国*、科技、生产领域。

二、基本工作原理：

l、电源变压器及整流：将220v／380v的交流电变换成所需的直流电。

2、预稳压电路：采用继电器元件或可控硅元件或IGBT元件对输入的直流电压进行预调整，从而降低线性调整元件的功耗，*工作效率。

3、线性调整元件：对滤波后的直流电压进行精细调整，使输出电压*所需要的值和精度要求。

4、单片机控制系统：对检测到的各种信号进行处理后，再发出相应的控制指令使整体稳压系统工作正常、*、协调。

5、辅电源及基准电压源：提供*的基准电压源及电路工作所需要的电源。

6、电压取样及电压调节：检测输出电压值及设定调节输出电压值。

7、比较放大电路：将输出电压值与基准源的电压进行比较取得误差电压信号后，进行放头反馈及控制线性调整元件而*输出电压稳定。

8、电流检测电路：取得输出电流值，作限流或保护控制的信息。

9、驱动电路：为驱动可执行元件而设置的功率放大电路。

10、滤波电路：滤去纹波、干扰、降低电源的内阻值。

ll、显示器：输出电压值及电流值的显示。

三、技术指标

1、输入电源电压：AC220±10％

AC380±10％

2、稳压性能：

电压调整率：≤0.05％

负载调整率：≤O.05％

纹波*值：≤O.05％

温度系数：300ppm／℃(典型值)

3、稳流性能；

电流调整率：≤O.1％

负载调整率：≤O.1％

纹波*值：≤O.1％

温度系数：500ppm／℃(典型值)

4、环境温度：-20℃-+40℃

5、环境湿度：≤90％
