品牌:ZB 型号:DTR952S 电源输入:5（V） 适用范围:适用于*报警、无线自动抄表、家居及工业自动化、远端遥控、无线数传等等广泛系统领域。 尺寸:35 x 55（mm） 类型:无线接收模块

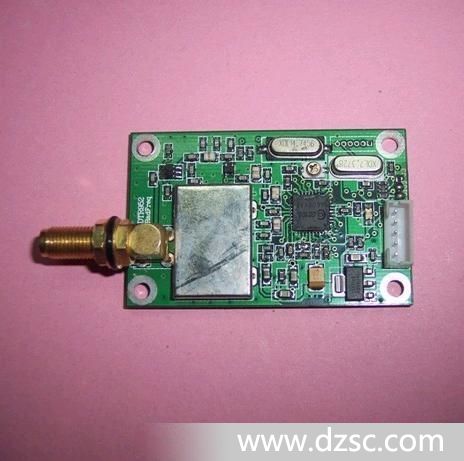

DTR952S数传模块技术手册
一、 概述
DTR950S是由具有当前**的欧洲“蓝牙技术”,采用全数字科技生产的单IC 射频前段与ATMEL的MEGA系列单片机组成，可*传输数据信号的微型收发信机，无线传输的数据进行打包﹑检错﹑纠错处理。元器件都采用工业级标准，工作稳定*，体积小便于安装。适用于*报警、无线自动抄表、家居及工业自动化、远端遥控、无线数传等等广泛系统领域。
二、 一般特性
参 数 | 数 值 | 单 位 | |
频率 | 432-433 | MHz | |
信道 | 2 | 个 | |
调制方式 | GFSK | ||
调制频偏 | &plu*n;9.9 | KHz | |
带宽 | 50 | KHz | |
输出功率 | 500 | mW | |
杂散、谐波 | -60 | dB | |
输出阻* | 50 | Ω | |
灵敏度 | -110 | dBm | |
空中速率 | 9600 | bps | |
接口波特率 | 1200---- 9600 | bps | |
电流 | 接收 | 30 | mA |
发射 | 550 | mA | |
温度范围 | -40 -- +85 | ℃ | |
外形尺寸 | 35 x 55 | mm x mm | |
传输距离 | 2000 | m(开阔地) | |
三、 JP1数据接口管脚定义
管 脚 | 名 称 | 功 能 | |
TTL接口 | 485接口 | ||
1 | VCC | 电源输入1 （+5V，800mA） | |
2 | GND | 地 | |
3 | DIN | 数据输入（入模块） | 485的B |
4 | DOUT | 数据输出（模块输出） | 485的A |
5 | *S | 流量控制 （模块输出 | |
四 使用说明
1 VCC电源电压为 +5V/800mA 。
2 模块提供TTL和485两种接口，不可同时使用，只可选择其中之一。
缺省为TTL接口，要使用485连接时，拆掉485芯片下面的两个10R电阻，焊上485芯片即可。
3 数据格式及波特率选择
格式： 数据位：8 起始位：1 停止位：1
J1 | J2 | 波特率（bps） |
| J3 | 信道选择 |
短接 | 短接 | 9600 | 短接 | 1 (432.52MHZ) | |
短接 | 开路 | 4800 | 开路 | 2 (433.92MHZ) | |
开路 | 短接 | 2400 | 注意： 信道选择要一致
| ||
开路 | 开路 | 1200 | |||
4 数*输协议：数据全透明传输，但要*合以下约定：
4.1. 小数据量传输时，只须连接#3与#4即可，数据*须满足下列条件：
A. 每包数据量不大于80bytes
B. byte之间的时间间隔应不大于5ms
4.2 大数据量传输时，除连接 #3与 #4外，还须连#5（*S）。*机先检测*S是否为低，为低才可送数据入模块，每送一个byte须检测*S是否为低。*S为高时*机停止送数据入模块, 然后等*S变低后，再开始送数据
4.3每次上电时，模块从#4（DOUT）会输出如下面字*串（ASCII码），提 模块工作的数据格式：波特率及有无校验。此功能*作参考。
DTR952SVX.X （X.X为版本号）
五 外形示意图及尺寸
