型号:HMR3000 输出信号:模拟型
电子罗盘/数字罗盘
罗盘内部采用磁阻传感器敏感地球磁场强度并通过计算得到航向信息，有的罗盘产品还可以提供姿态角度。罗盘受周围磁场环境影响较大，在车辆或船舶上使用时应远离发动机等铁磁性较大的装备。
罗盘主要应用于无人机、航空、航天姿态控制，舰艇、*、浮标姿态控制，机器人、车辆自主导航，地质勘探、钻探，系统集成等。
美国KVH系列产品：C100；
美国Honeywell系列产品：HMR3000, HMR3300, HMR3400, HMR3500；
美国PNI系列产品：TCM2.5, TCM3, TCM5；
中国Nuogeng/诺耕系列产品：CP200, CP300；
简介

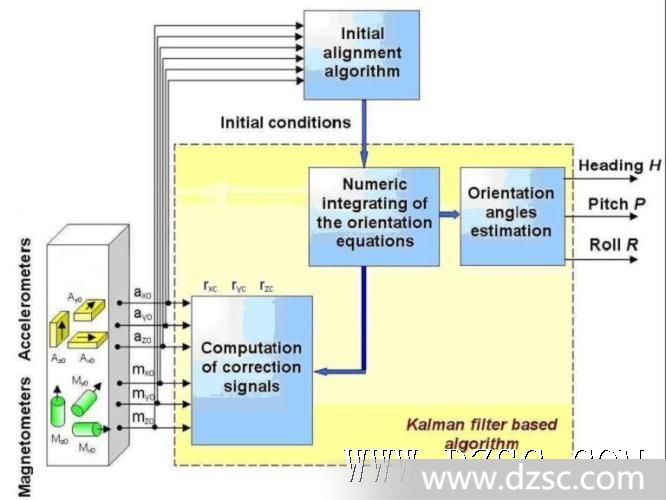

CP300*捷联式3维数字罗盘，能在载体动态和静态下*输出3轴角度值，短期的磁场干扰不会对航向等产生影响，可通过软件进行硬铁和软铁校准。
CP300-三维数字罗盘 | |||
| 典型值 | 单位 | 备注 | |
| 航向 | |||
| 精度 | 0.25 | deg | Dip < 75°,Tilt < 70° |
| 重复性 | &plu*n;0.25 | deg | |
| 分辨率 | 0.03 | deg | |
| 俯仰和横滚 | |||
| 横滚范围 | &plu*n;180 | deg | |
| 俯仰范围 | &plu*n;89 | deg | |
| 精度 | &plu*n;0.2 | deg | |
| 重复性 | &plu*n;0.2 | deg | |
| 分辨率 | 0.02 | deg | |
| 磁场 | |||
| 动态量程 | &plu*n;0.8 | Gauss | |
| 分辨率 | 0.05 | milli-gauss | |
| 电气 | |||
| 输入电压 | ‘+5.5 to +6.5 | volts DC | |
| 功耗 | 110 | mW | ‘@ 6 VDC |
| 数字接口 | |||
| 串口 | RS-232 | ||
| 波特率 | 115200 | bps | |
| 数据标准 | NMEA 0183 / binary | ||
| 更新模式 | 连续/请求 | 1-100,可调 | |
| 物理指标 | |||
| 尺寸 | 127 x 31 x 29 | mm | 含接头 |
| 重量 | 190 | gram | Titanium case |
| 环境指标 | |||
| 工作温度 | ‘-40 to 70 | °C | |
| 存储温度 | ‘-50 to 80 | °C | |
| 工作冲击 | 15g, 11ms, half sine wave | Mil-Std 810E. Method 516.4 | |
| 工作振动 | 10-50 Hz, 0.075mm 55-500 Hz 1.0g | Mil-Std 810E. Method 514.4 | |
| *护等级 | IP40 | ||
