本公司系*生产交直流稳压器、充电器、逆变器、及其他电器配件、太
阳能电源系统的生产单位。本企业所生产的VST-HDN系列自动逆变器及太
阳能电源，除与市电补缺使用外，还可与风力发电机、太阳能电池组配套，
*适应经常停电及电力资源缺泛地区，如西南、西北高海拔地区和边*
哨所、海岛、牧场、公共场所等场合的家电、照明、电教、通风、微机等
电子设备中作应急用电之用。

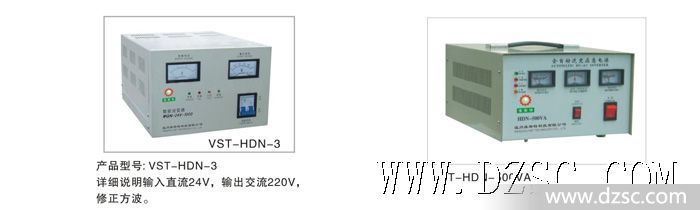

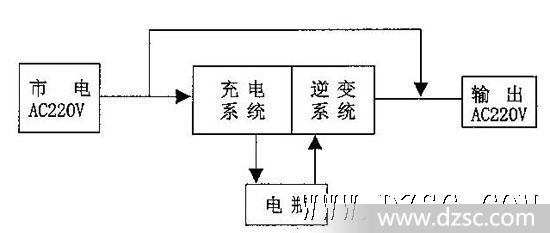

二、电原理图：

三、技术数据：

1、输入电压（充电）：AC220V&plu*n;10%，50Hz：（配太阳能电池的则自动充电）
2、充电电流：随机调整，长时间充电可在电瓶容量6%～10%之间；
3、输出电压：有外电时其电压同市电电压；无外电时逆变电夺在AC
220V&plu*n;10%之间；
4、输出频率和波形：50Hz调剂方波；
5、输出*功率（负载）：≥75%;
6、逆变使用时间：，即 。

常用逆变器配备电瓶一览表：

本机额定功率： 500W 电瓶电压： 24V

四、使用方法：

1、机上*开关均放置断开( OFF)位置，电流调节钮旋至*少档
然后将电瓶正负*分别对应接在本机+（红）-（黑）接线柱上。
2、充电时，把本机电源插头*市电，接通充电按钮，此时电流
表所指示的电流即为充电电流。根据需要调节电流旋钮，控制充电电流
大小，以延长或缩短充电时间。一般如12V150AH的酸铅电瓶，在正常情
况下以电流10A充电时，充足时间需15小时（浮充），电流20A时充足时
间约为7.5小时（即快充）。同时，机上的输出插座亦有AC220V市电输
出。
3、逆变使用时，接通逆变开关，此时电压表所指示的电压为逆变电
压，同时将用电设备插头*输出插座，然后逐一接通负载，这时电流
表反向所指示的电流为放电电流。

五、利用逆变器的供电方法：

1、单独供电：

2、在线供電：

3、太阳能、风能供电：

六、选用带*载、过压保护的逆变器能在负载*载和充过充电的状
况下，自动切断本机电源。

七、注意事项：

1、本机应在干燥、通风、*尘的场合中使用。
2、请按所需负载大小分别选用相应逆变器。原则上逆变器的额定功
率应大于实际总负载的25%左右。
3、本机使用时*好按装专线，并*监护。若要启用原有线路，则
应将用电量大的负载（如冰柜、空调、电饭锅等）关闭不用，并
采用双向闸刀转换。
4、本机输出端不得增设稳压器，也不适用纯感性负载（如电动机、
变压器等），勉强使用时请同时混用阻性容性负载（如灯泡、电
热器材等），但总负载功率不得大于逆变器额定功率的50%。

八、常见故障及处理方法：

┏━━━━━━┳━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━┓
┃常见故障 ┃ 可能出现故障的位置 ┃．处 理 办 法 ┃
┣━━━━━━╋━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 充电时 ┃电源插座、交流保险、直流保险、电 ┃逐级检查、固紧、更换 ┃
┃ 无指示 ┃瓶连接线是否正常。 ┃ ┃
┣━━━━━━╋━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 充电时 ┃接线柱碰壳、连接线碰线、电瓶内部 ┃检查接线柱、连接线等，如遇电瓶内 ┃
┃ 烧保险 ┃局部碰桎、电瓶电压过低。 ┃部碰则应更换电瓶、电瓶需维护。 ┃
┣━━━━━━╋━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 逆变时 ┃严重过载，输出端线路短路，本机内功 ┃嚣囊li；毪‰魏？象艘荣 ┃
┃ 烧保险 ┃放管过载烧示坏。 ┃ ┃
┣━━━━━━╋━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 逆变时无 ┃开关接触不良，电瓶连线脱落，直流 ┃检查开关，固紧电瓶线，拧紧或 ┃
┃ 输出电压 ┃保险断开。 ┃更换直流保险管 ┃
┣━━━━━━╋━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 逆变时输 ┃负载偏重、电瓶连线太细，电瓶电压 ┃减轻负载，换粗电瓶连线，充足 ┃
┃ 出电压偏低┃不足，电瓶失效。 ┃电瓶电压、更换失效电瓶 ┃
┗━━━━━━┻━━━━━━━━━━━━━━━━━━┻━━━━━━━━━━━━━━━━━┛

九、售后服务：

本机正带使用时保修半年。如过期、使用不当或自行拆修者，亦可予
维修，但酌情收取修理费。以上事项可在原经销处办理。

十、附录：

*规格可予定制。
本公司将以优质产品、 优良的售后服务工作，欢迎广大新老用户
惠顾。
