品牌:国产 型号:ZGS－

1、产品概述

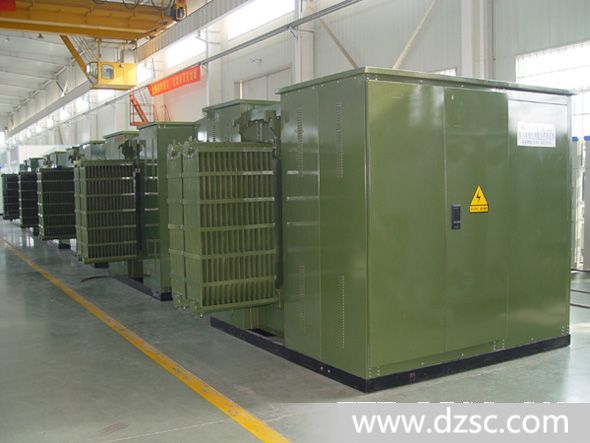

　　风力发电用组合式变压器，是将升压变压器器身、开关设备、熔断器、分接开关及相应辅助设备进行组合的变压器，高压开关、熔断器均进入油箱，整体外形尺寸较小，其结构形式与90年代从美国引进的箱变相似，行业内称为“风电美变”。按产品结构及元件配置可分为两种，一种是全*缘分箱式产品;一种是高压采用瓷套管出线的共箱式产品。
2、型号说明

3、产品执行标准
　　GB1094-1996《电力变压器》
　　GB/T6451-1999《三相油浸式电力变压器技术参数和要求》
　　参考执行:
　　*/T10217-2000《组合式变压器》
4、使用环境
　　◆海拔高度：≤3000米;
　　◆环境温度：*高温度+40℃，温度-40℃;
　　◆湿度:日相对湿度平均值不*过95%;月相对湿度平均值不*过90%;
　　◆风速：户外风压不*过700Pa(34m/s)；
　　◆*震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2;
　　◆安装地点倾斜度:不大于3°;
　　◆安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈振动;
　　◆定购本产品*出上述条件的规定时，可与本公司协商。
5、产品结构特点
　　◆全*缘分箱式组合式变压器12kV、40.5kV侧出线采用全*缘电缆预制接头，以及可触摸插拔式避
雷器，整个产品无*的高压带电体，*护等级很高，*性*;
　　◆全*缘分箱式组合变压器，变压器与高压组件置于两个相互*的箱体内。既解决了对变压器的
油污染的问题，又实现了高压组件与变压器可以分别检修;
　　◆12kV产品采用*熔断器加后备保护熔断器保护；40.5kV产品采用*干式熔断器保护；
　　◆无渗漏，每台箱体均经过50kPa/12小时的密封试验*油箱密封无渗漏；
　　◆高压采用瓷套管出线的共箱式组合式变压器，接线方便，高压可以实现较多的进出线回路，且成
本较低;
◆设备外壳采用严格的涂装工艺进行喷涂，并喷涂*紫外线面漆，户外耐候*;
◆变压器没有单独的外壳，散热*。
