◇ 图形*号
|
先导式二位二通高温电磁阀，采用聚四氟乙稀硬密封结构，*、耐腐蚀、性能*，流量大、使用方便，能控制多种流体。
|
Guiding t*e two-position & two-port high-temperature solenoid valve adopts teflon hard seal structure,with reliable performance,large flow,high-temperature resistance,and corrosion resistance. It can control multiple fluid,with easy operation. |
◇ 特点
采用聚四氟乙烯硬密封，*、耐腐蚀、性能*。流量大，使用压力高。优良的*水性能。
|
◇ 技术参数
| 项目\ 规格 | US-10 | US-15 | US-20 | US-25 | US-35 | US-40 | US-50 | | 阀体材质 | 黄铜 | | 动作方式 | 活塞引导式 | | 接管口径 | ZG3/8 | ZG1/2 | ZG3/4 | ZG1 | ZG11/4 | ZG11/2 | ZG2 | | 通径(mm) | 17 | 17 | 17 | 20 | 30 | 30 | 50 | | 使用流体 | 空气、水、油品(在5CST以下)、蒸气 | | 压力范围 | 0.05～1.5MPa | | 使用温度 | -5～185℃ | | 额定电压 | AC12V、AC24V、AC36V、AC110V、AC220V、AC380V、DC12V、DC24V、DC110V | | 允许电压范围 | &plu*n;10% | | *短励磁时间 | 0.05S | | 安装方式 | 水平安装 |
|

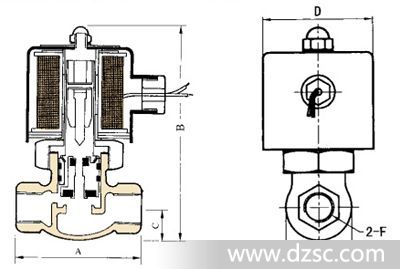

◇ 外型与安装尺寸
规格 | A | B | C | D | E | F | US-10 | 83 | 146 | 21 | φ70 | 42 | ZG3/8 | US-15 | 83 | 146 | 21 | φ70 | 42 | ZG1/2 | US-20 | 83 | 146 | 21 | φ70 | 42 | ZG3/4 | US-25 | 90 | 162 | 26 | φ70 | 52 | ZG1 | US-35 | 110 | 183 | 36 | φ70 | 74 | ZG11/4 | US-40 | 110 | 183 | 36 | φ70 | 74 | ZG11/2 | US-50 | 163 | 223 | 47 | φ70 | 95 | ZG2 |
|
