品牌:兴源牌 型号:FXBW4 连接结构标记:*环/球头 材质:硅橡胶 结构高度:425（mm） *小电弧距离:650（mm） 产品:ISO9001 产品用途:输配电设备

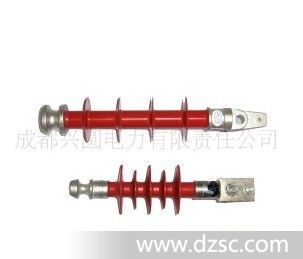

棒形悬式合成*缘子系列是专门为10kV及35kV架空配电线路研制的，是悬式瓷瓶的换代产品。它由*度玻璃纤维单向增强树脂芯棒、硅橡胶伞套和端部金具压接成一个整体，质轻*，运输安装*为方便；采用不可击穿型设计，运行中无需测*值；机械强度高，不易破损，具有良好的减震性，*蠕变性及*疲劳断裂性；且耐污性能*，运行维护*为方便，是配电线路一项重要的技术改进。
*缘子型号 | FXBW2-10/50 | FXBW4-10/70 | FXBW2-35/70-OJ | FXBW4-35/70 | FXBW4-35/70-OJ |
连接形式 | 环/球头 | 球头/球窝 | 环/球头 | 球头/球窝 | 环/球头 |
额定电压（kV） | 10 | 10 | 35 | 35 | 35 |
额定拉伸负荷（kN） | 50 | 70 | 70 | 70 | 70 |
结构高度（mm） | 390 | 360 | 680 | 660 | 660 |
*小电弧距离（mm） | 165 | 165 | 510 | 510 | 460 |
*小公称爬距（mm） | 420 | 420 | 840 | 1126 | 1126 |
工频干耐电压（kV） | 90 | 90 | 170 | 170 | 170 |
工频湿耐电压（kV） | 45 | 45 | 145 | 145 | 145 |
雷电冲击电压（kV） | 110 | 110 | 275 | 275 | 275 |
重量（kg） | 1.5 | 1.5 | 2.2 | 1.8 | 2.0 |
