品牌:维真 型号:LY521 用途:视频转换器
LY521 *转VGA视频转换器
LY521转换器，* To VGA转换器是一个将模拟视频信号转换为逐行VGA信号设备。提供*稳定清晰的视频转换。VGA显示分辨率*1280X1024 （60Hz）。可广泛应用于教学监控等领域。
一：主要特征
◎即插即用，纯硬件转换。
◎VGA显示分辨率支持800*600(60&75 Hz), 1024*768 (60Hz) 1280*1024(60Hz)
◎OSD屏上菜单，方便控制视频属性
◎视频输入：*，SVIDEO，VGA三路输入，可切换

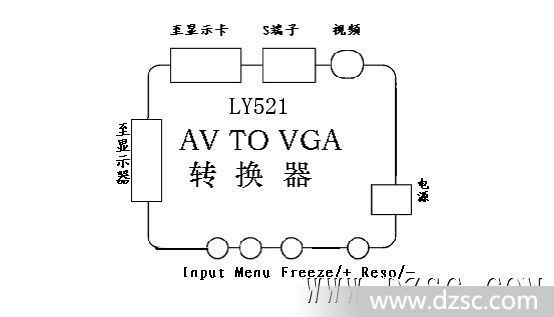

二：线路连接
1：视频 - 指外接视频源Composite输入
S端子 - 指外接视频源SVIDEO输入
2：至显示卡 - 指外接VGA显示卡输入
3：至显示器 - 指转换器VGA信号输出，接VGA设备
4：电源 - 外接+5V电压输入，*要接带稳压的+5V电压，否则可能要烧坏视频转换器
5：Input按钮：可在VGA输入信号，ＡV信号和SVIDEO信号之间来回切换
6：Menu菜单：VGA显示器OSD屏上菜单，可方便控制视频各项属性。如：亮度、对比度、色饱和度、灰度。
Menu菜单操作：按一下“菜单”按钮，如：屏上OSD就会显示Bri亮度菜单，循环按“菜单”按钮，依次会显示Bri亮度、Con对比度、Sat色饱和度和Hue灰度菜单，通过按Freeze/+和Reso/-按钮可增加或减少相应的值。
7：Freeze/+按钮，单独按会冻结视频图象，再按一下，则会解冻视频图象。与Menu菜单结合使用，则会增加选中的相应值。
8：Reso/-按钮：可改变显示分辨率、显示频率属性。LY-521支持三种VGA分辨率，即800X600X60HZ、800X600X75HZ、1024X768X60HZ。与Menu菜单结合使用，则会减少选中的相应值。
包装清单:
1 维真转换器 一台
2 电源一个
3 VGA线一条
4 *线一条
5 S端子线一条
6 *转BNC转换头一个
7 说明书一份
