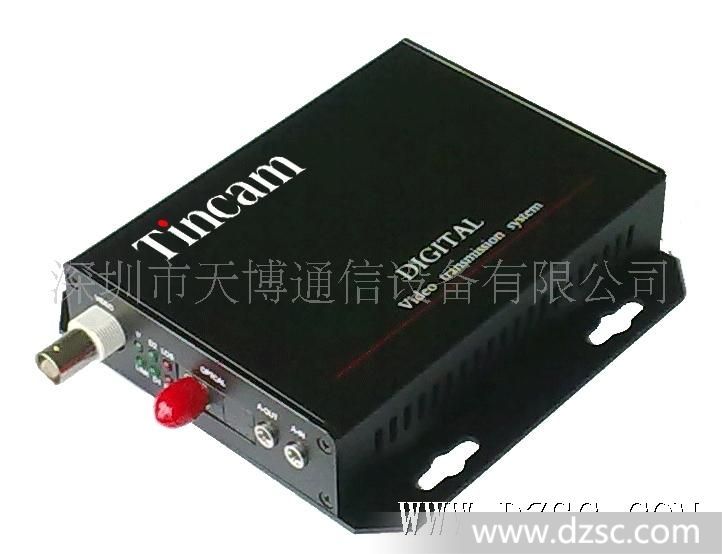

TB-1V/1路视频数字光端机

发布询价信息

普通会员

企业名：深圳市天博通信设备有限公司

类型：

电话： 0755-61553160

联系人：温钟

地址：广东深圳宝安区福永街道兴围创业城工业园B栋七楼

产品分类

新品上架

商品信息

品牌:Tincam天博通信接口类型:FC/ST 传输距离:20（km）外观尺寸:225X 200X40（mm）信噪比:70（dB）信号阻*:75（Ω）带宽:8（MHz）电源:220（V）功耗:1.5W

TBC-1V1d 系列数字视频光端机具有功能*的全数字视频光纤传输设备，在一根光纤上可同时传输1路*（8Bit或10Bit）非压缩视频信息和1路控制信号，可选音频、数据、开关量。本产品现场接线方便，不需要进行任何光电调整；具有电源、光路和数据环路指示；可选*桌面式安装和模块式机架密集安装两种结构形式。TBC系列数字光端机产品主要用于远距离光纤传输监控系统,如安*监控、*公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。

产品特点： 8或10位数字编码及无压缩式视频传输；支持任何高分辩率视频信号； 5Hz-10MHz视频通道；自动兼容 PAL 、NTSC 、SECAM 视频制式带 APC 电路，输出光功率恒定，动态范围大；使用过程中无需停机维护，可带电热插拔；千兆光纤传输，大容量，易升级；电源和其它参数状态指示的 LED 可*系统的运行状况；支持视频*再生中继；*自适应技术，使用时无需进行现场的电气或光学调节；工业级模块化设计使设备*灵活；可自动恢复过载保护；*全内置电源设计

适用环境：安*系统，电视*，高*视频电视电话会议，楼宇实时监控控制系统，智能交通监控系统（ITS），远程多媒体教学/校园监控，长距离广播电视传输系统

光纤特性：光接口：SC/FC/ST

波长：单模1310nm/1550nm；多模850nm/1310nm
光纤：多模、单模；发送功率：-9dBm/-5dBm
传输长度：0-100km；接收灵敏度：*-36dBm

特点：可根据用户需求定制为不同的接口类型。

视频特性

视频接口数：1路视频

视频接口形式：BNC

视频输入/输出阻*: 75Ω不平衡)

视频输入/输出电压: 1VP - P(峰-峰值)

视频带宽：8MHz

视频采样：15MHz*采样

微分增益：（10%-90%APL）DG <1%(典型值)

微分相位：（10%-90%APL）DP <0.7o(典型值)

视频信噪比(加权)：S/N ≥ 70dB（*大光学链路损耗时）

数据特性：数据通道数：1路反向数据

数据接口端子：标准工业接线端子或RJ45

接口信号：RS-232、RS-422、RS-485、曼码/ Biphase、开关信号；接口特性：满足ITU-T V.24标准

连接方式：DCE ；码速率：0～256Kbps

音频特性：音频通道数：1路双向音频（可选）

每通道带宽：20Hz~20KHz；采样频率：96KHz
量化等级：24bit；输入阻*（Line-in）：47KΩ/非平衡
输出阻*（Line-out）：10KΩ非平衡
标称输入输出电平：2Vp-p；总谐波失真：0.1%（典型值

非平衡加权信噪比：75dB（典型值））

开关量接口参数：响应时间：<0.5ms
开关接口：光MOS继电器350V/120mA
环境温度：-30℃～75℃；贮存温度：-40℃～85℃

相对湿度：0～95% (无冷凝结)；物理接口：RJ45

尺寸大小：*式(225mmX 200mmX40mm)
尺寸大小：插卡式(标准2U集中管理机架)

额定供电电压：AC220V/50Hz；误码率：≤10^-9

内部电源功耗：1.5 W；MTBF：≥10⁵小时

光学特性；

光纤类型 /参数	光纤接口类型	发射波长nm	发射功率dBm	接收灵敏度dBm	光饱和度dBm	光损耗dBm/km	传输距离km
多模	SC/FC	850	-18.5~-14	-35	-8	2	0~2
多模	SC/FC	1310	-19.5~-16	-36	-9	1	0~3
单模	SC/FC	1310	-15~-10	-34	-8	0.5	0~20
	SC/FC	1310	-12~-5	-36	-3	0.5	0~40
	SC/FC	1550	-5~0	-38	2	0.25	0~60

型号	规格说明
TB-1V	1路视频单模单纤20km FC
TB -1V1d	1路视频+1路反向数据单模单纤20km FC
2路视频光端机
型号	规格说明
TB-2V	2路视频单模单纤20km FC
TB-2V1d	2路视频+1路反向数据单模单纤20km FC
4路视频光端机
型号	规格说明
TB-4V	4路视频单模单纤20km FC
TB -4V1d	4路视频+1路反向数据单模单纤20km FC
