商品信息 更新时间：2011-10-18

类型:双踪模拟示波器型号:AT7328 通道数:2 带宽:20（MHz）

产品详细介绍

技术指标
垂直系统
灵敏度：5mV~5V/DIV，按1-2-5顺序分10档
精度：≤3%
微调灵敏度：1/2.5或小于面板指示刻度
频宽：DC～20MHz交流耦合：小于10Hz（对于100KHz8DIV频响-3dB）
上升时间：约17.5nS
输入阻*：约1MΩ/25pF
方波特性：前冲：≤5%（在10mV/DIV范围内）；其它失真：在该值上加≤5%
DC平衡移动：5mV ~ 5V、DIV：&plu*n;0.5DIV
线性：当波形在格子中心垂直移动（2DIV）幅度变化≤&plu*n;0.1DIV
垂直模式：CH1通道1；CH2通道2；DUAL：通道1通道与2同时显示，任何扫描速度可选择交替或断续方式；ADD：通道1与通道2做代数相加
断续重复频率：约25KHz
输入耦合：AC、GND、DC
*大输入电压：300V峰峰值（AC频率≤1KHz）
两通道之间的*缘：＞1000:150KHz（在5mV/DIV范围）＞30:120MHz ＞30:140MHz
共模抑制比：在50KHz正弦波时＞50:1(设定CH1和CH2的灵敏度在相同的情况下)
CH1信号输出：*小20mV/DIV（50Ω输出频宽50Hz~5MHz）
CH2 INV BAL：平衡点变化率≤1DIV（对应于刻度中心）

触发
触发信号源：CH1、CH2、LINE、EXT（在DUAL或ADD模式，CH1 CH2*可选用一个，在ALT模式时，如果TRIG ALT的开关按下，可以用作两个不同信号的交替触发）
耦合：AC：20Hz到整个频段
*性：+/-
灵敏度：20Hz~2MHz:1.0DIV；TRIG-ALT:2DIV；EXT:200mV；2MHz~20MHz:1.5DIV；TRIG-ALT:3DIV；EXT800mV；TV同步脉冲＞1DIV(EXT:1V)
触发模式：AUTO自动当没有触发信号输入时，扫描工作在自由模式下（适用于频率大于25Hz的重复信号）；*RM，常态当没有触发信号时，踪迹处在待命状态并不显示；电视场，当想要观察一场的电视信号时；电视行，当想要观察一行的电视信号时（*当同频信号为负脉冲时，方可与电视场和电视行同）
外触发模式信号：输入阻*约1MΩ/25p
输入阻*：*大输入电压：300V（DC+AC峰值）
*大输入电压：AC频率不大于1KHz

水平系统
扫描时间：0.2uSec~0.5Sec/DIV,按1-2-5顺序分20档
精度：&plu*n;3%
微调：≤1/2.5面板指示刻度
扫描扩展：10倍
×10MAG扫描时间精度：&plu*n;5%(20nSec~50nSec未校正)
线性：&plu*n;3%×10MAG：&plu*n;5%(20nS~50nS未校正)
由×10MAG引起的位移：在CRT中心小于2DIV

X-Y模式
灵敏度：同垂直轴
频宽：DC-500KHz
X-Y相位差：小于或等于3度（DC-50KHz之间）

Z轴
灵敏度：5Vp-p
频宽：DC-2MHz
输入阻*：约47KΩ
*大输入电压：30V(DC+AC峰值，AC频率小于或等于1KHz)

校正信号
波形：方波
频率：约1KHz
占空比：小于48:52
输出电压：2Vp-p&plu*n;2%
输出阻*：约1KΩ

CRT示波管
型号：6英寸，矩形，内刻度
磷光粉规格：P31
加速*电压：约2KV 20MHz
约12KV 40MHz
*屏幕面积：8×10DIV[1DIV=10mm]
刻度：内部
轨迹旋转：面板可调

电源要求
电压：固定AC220V &plu*n;10% 或 110/220可转换
频率：50Hz/60Hz
功耗：约40VA

工作环境
环境温度：10℃~35℃
*大工作范围：0℃~40℃
湿度：85%RH，干燥
机械尺寸：310*150*455mm
重量：约8KG
存贮温度：-10℃~70℃

配件
电源线：1根
说明书：1份
探*：2根

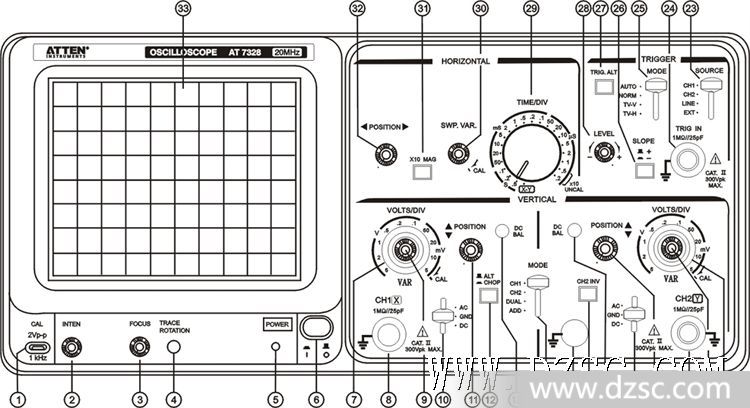

前面板介绍

CRT.6)—电源：主电源开关，当此开关开启时发光二*管6)发亮。
2)—亮度：调节光迹或亮点的亮度。
3)—聚焦：调节光迹或亮点的清晰度。
4)—轨迹旋转：半固定电位器用来调整水平轨迹与刻度线的平行。
33)—滤*：使波形显示效果更舒适。
垂直轴：
8)CHl(X)输入：Y1通道输入端，在X-Y模式下，作为X轴输入端。
20)CH2(Y)输入：Y2通道输入端，在X-Y模式下，作为Y轴输入端。
10)18)AC-GND-DC：选择垂轴轴输入信号的输入方式。
AC：交流耦合。
GND：垂直放大器的输入接地，输入端断开。
DC：直流耦合。
7)22)垂直衰减开关：调节垂直偏转灵敏度，(从1mV/div～5V/div分12挡)
9)21)垂自微调：微调灵敏度≥2.5:1标示值，在校正位置时，灵敏度校正为标示值。
13)17)CH1和CH2的DC BAL：这两个用于衰减器的平衡调试，详见16页的DC BAL调试。
11)19)▼▲垂直位移：调节光迹在屏幕上的垂直位置。
14)垂直方式：选择CHl与CH2放大器的工作模式。
CHl或CH2：通道1或通道2单*示。
DUAL：两个通道同时显示。
ADD：显示两个通道的代数和CHl＋CH2。按CH2 INV 16)按钮，为代数差CHl－CH2。
12)ALT／CHOP：在双踪显示时，放开此键，表示通道1与通道2交替显示(通常用于扫描速度较快的情况下)；当此键按下时，通道1与通道2同时断续显示(通常用于扫描速度较慢的情况下)。CH2 1NV：通道2的信号反向，当此键按下时，通道2的信号以及通道2的触发信号同时反向。

触发：
24)外触发输入端子：用于外部触发信号。当使用该功能时，开关23）应设置在EXT的位置上。
23)触发源选择：选择内(1NT)或外(EXT)触发
CHl：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道1作为内部触发信号源。
CH2：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道2作为内部触发信号源。
TRIG ALT27)：当垂直方式选择开关14）设定在DUAL或ADD状态时，而且触发源开关23)选在通道1或通道2上，按下此键时，则以交替选择通道1和通道2作为内触发信号源。
LINE：选择交流电源作为触发信号。
EXT：外部触发信号接于24)作为触发信号源。
26)*性：触发信号的*性选择。“＋”上升沿触发，“－”下降沿触发。
28)触发电平：显示—个同步稳定的波形，并设定一个波形的起始点。向“＋”旋转触发电平向上移，向“－”旋转触发电平向下移。
25)触发方式：选择触发方式 ·
AUTO：自动当没有触发信号输入时扫描在自由模式下。
*RM：常态当没有触发信号时。踪迹在待触发状态(并不显示)
TV-V：电视场适用于观察一场的电视信号。
TV-H：电视行适用于观察一行的电视信号。
(*当同步信号为负脉冲时，方可同步电视场和电视行)。

时基：
29)水平扫描速度开关：扫描速度可以分20档，从0.2uS/div到0.5S/div。当设置到X-Y位置时可用作X-Y示波器。
30)水平微调：微调水平扫描时间，使扫描时间被校正到与面板上TIME/DIV—致。TIME/DIV扫描速度可连续变化，当顺时针旋转到底为校正位置。整个*可达2.5倍甚至以上。
32) ??水中位移：调节光迹在屏幕上的水平位置。
31)扫描扩展开关：按下时扫描速度扩展10倍。

其它：
1)CAL：提供幅度为2Vp-p频率为1KHz的方波信号，用于校正10：1探头的补偿电容器和检测示波器垂直与水平的偏转因数。
15)GND：示波器机箱的接地端子。

后面板介绍

34)交流电源：交流电源输入插座，交流电源线接于此处。
35)支撑块：当示波器面向上放置时，用于支撑示波器，并且可以引出电源线。
36)保险丝：保险丝规格见列表二。
37) Z轴输入：外部亮度调制信号输入端。
38)通道1信号输出：提供通道1信号（约20Mv/div）去的终端，适合外拉频率计或其它信器。

维护（!!!*：以下指南*适合*人员，为了避免电击，非*人员切勿维修。）
1.保险丝的更换
如果保险丝烧坏，电源指示灯熄灭，示波器将不能工作。通常保险丝不会开路，除非电路发生故障。请先检查可能引起保险丝烧毁的电路故障，然后更换保险丝。请使用与原规格一致的保险丝。保险丝在后面板上。
注：为了避免火灾，*使用250V电压和相应电流的保险丝。更换前，应将示波器与电网断开。
2.清洁
●清洗示波器时，请使用浸有中性洗涤剂和水的软布。不要将洗涤剂喷于示波器表面，以免将水渗入机箱内部造成损害。
●不要使用含有汽油、苯、*、二*、*等化学物质或类似的溶剂。
●不要用研磨剂之类的产品清洗示波器。
