品牌:长海 型号:RS-1312-14D1 测量范围:0-30A 测量精度:0.2级 精度等级:0.2% 频率:50（Hz） 尺寸:62*83*37（mm） 重量:0.082（kg） 适用范围:电力、远程监控、仪器仪表、*设备、工业自控等

RS-1312导轨式单路交流电流隔离变送器

概述

该产品采用*的磁隔离技术，能够对交流电流信号进行隔离检/监测，产品体积小，功耗低，精度高。输入、输出和辅助电源之间可以承受2500VDC隔离耐压，输出都相互隔离(三隔离)，可以灵活应用。广泛用于电力、化工、石油、工业和自动控制等领域。

型号说明

RS-1312-**D1-0.5/xxAAC

RS----产品品牌标记

1312----交流电流产品类别序号

*个“*”----输出代码

1：4~20mA

2：0~20mA

3:0~5V

4:0~10V

第二个“*”----辅助电源代码

1：+5VDC

2：+12VDC

3：+15VDC

4：+24VDC

0.5----精度等级0.5

xxAAC----输入信号额定电流值

产品选型举例

电流输入： 0~5AAC(穿孔输入)

电流输出： 4~20mA

辅助电源： +24VDC

产品型号： RS-1312-14D1-0.5/0~5AAC

通用参数

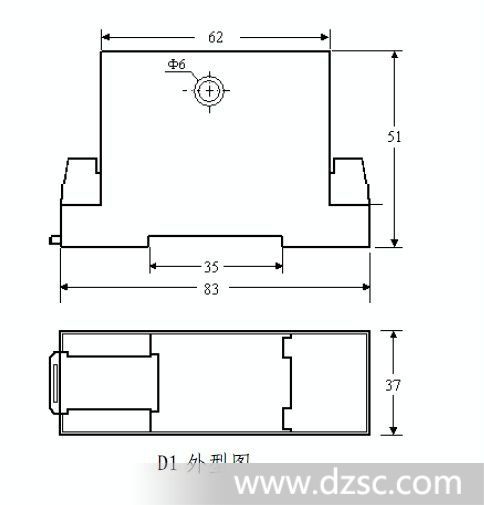

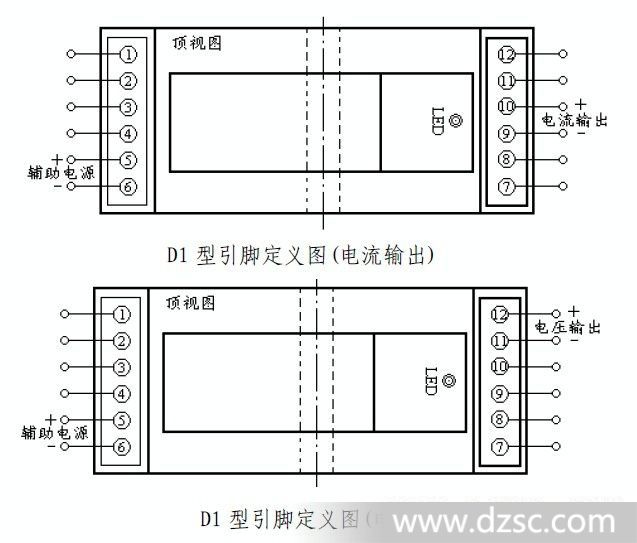

产品外型尺寸及外接线路描述

注意事项

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时*须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏*缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置*雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取*雷措施。
