商品信息

型号:KC101 厂家:LMY 批号:0820 封装:SIP

TX-KC101 IGBT驱动器

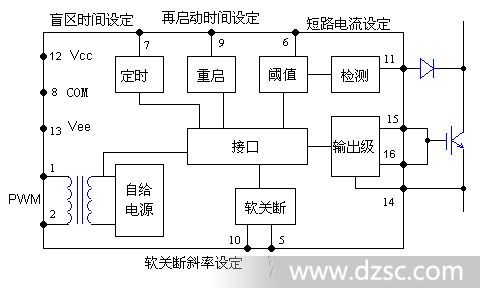

原理框图

特点

单管大功率IGBT、MOSFET驱动器
无需隔离的辅助电源
工作占空比5－95％
关断时输出为负电平
过流时软关断，并封锁短路信号以执行一个完整的保护过程，如外部控制电路没有动作，则按用户设定的间隔重新启动
可按默认值直接使用，也可根据需要自行设置过流动作电压、*区时间、软关断的速度和故障后再次启动的时间。

应用

可驱动IGBT (200A/1200V或400A/600V) 一只

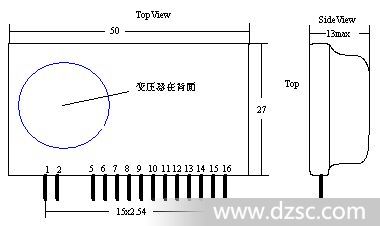

外形尺寸

电性能参数（点击打开）

图1.驱动器等效输入电流测试图

图2.应用连接图

1. T1、T2可用>=2A/40V/60MHz的三*管，D1、D2*好用>=0.3A/25V的肖特基管。
2. C1可用>=22uF/25V电解,C2为1uF以上的CBB无感电容。
3. Ce=10uF/25V电解。
4. Rg1、Rg2＝2.2－22Ω。
5. Rge＝3.3－4.7KΩ，不宜*出此范围。
6. 选取故障输出光耦的串联电阻R2时，要考虑到5脚输出的低电平接近于驱动器内部的负电源Vee大致为-9V。
7. 隔离反馈二*管Dhv应选用高压快恢复管，如HER107、FUR1100等。
8. KC101短路保护特性的测试请参见：短路保护功能测试。
9. 静态输出波形的测试请参见：正常输出波形的测试。
10. 考虑到较高频率下的应用，驱动器缺省设置的保护盲区和软关断时间都比较小，用户一般不应省略Cdead和Coff。

*提醒：使用前，请仔细阅读注意事项。

管脚说明：

1、2：信号输入端。

3、4：空脚。
5：故障信号输出端。
6：过流时的集电*发射*电压设置端。
7：盲区时间设定端。
8：驱动器内部的参考点COM。
9：短路保护后再次启动时间设定端。
10：软关断时间设定端。
11：IGBT电流检测端，接IGBT的集电*。
12：驱动器内部自给电源的正端Vcc。
13：驱动器内部自给电源的负端Vee。
14：驱动器输出端，接IGBT的发射*。
15、16：驱动器输出端，其中15端输出正信号，16端输出负信号，接IGBT的栅*。

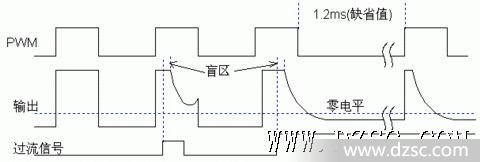

过流保护波形
