品牌:正泰 型号:NZ7-100H/4 *缘电压:500/800（V） 额定电压:400（V） 额定电流:100（A） *数:4

1.适用范围

NZ7系列自动转换开关适用于交流工频50HZ，额定工作电压A*00V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以*负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

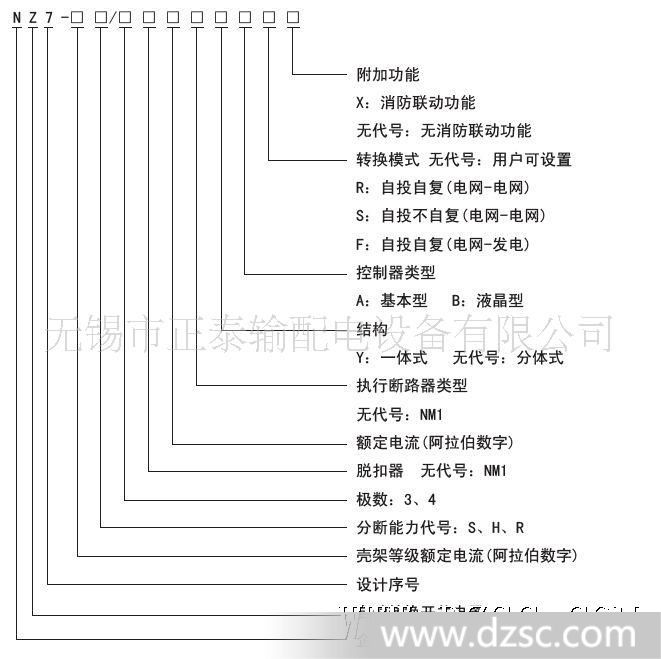

2.型号及含义

3.正常工作条件

3.1 周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不*过+35℃；

3.2 安装地点的海拔不*过2000m；

3.3 大气的相对湿度在周围*高温度+40℃时不*过50%，在较低温度下可以有较高的相对湿度；

3.4 污染等级为3级。

4.特性及功能

NZ7系列自动转换开关电器是结合*的数字电子控制技术的新一代CB级产品。产品具有体积小、*、安装方便、功能**、*双重联锁保护等特点。

4.1 单电机传动结构，利用电机正反转，实现转换功能，同时降低产品高度，减小了安装空间。

4.2 驱动机构采用电动机传动模式，功耗小，噪音小。

4.3 功能**：

4.3.1 可设置欠电压转换值、转换*时间、电网-电网自投自复/电网-电网自投不自复/电网-发电自投自复；

4.3.2 显示三相电压值，显示分/合闸状态；

4.3.3 集成控制器一体、分体模式；

4.3.4 多种辅助功能：分合闸指示外接端子、消*联动、发电机信号、外接电源。

4.4 采用机械联锁和电气联锁双重保护，*两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——*触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

5.控制器

5.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可以进行柜外操作，根据工作电源状态，决定是否从一个电源转换到另一个电源。

5.2 控制电压 AC230V 50HZ

5.3 操作：自动操作、手动操作

5.4 转换*：0～180s连续可调

返回*：0～180s连续可调

5.5 LED数码管显示

6.订货须知

订货时应注明产品的型号、电流规格、*数等信息。
