串口设备联网服务器JetPort 5604

发布询价信息

普通会员

企业名：郑州科洛理思网络科技有限公司

类型：招商代理

电话： 0371-63581850

联系人：张婷

地址：河南郑州金水路24号润华商务花园A座322室

产品分类

安防监控器材(1)
∟ 传输系统(1)
其他未分类(2)

新品上架

商品信息

品牌:korenix 型号:JetPort 5604 电源管理:支持电源管理

JetPort 5604 系列是一款4串口转冗余双网口设备联网服务器JetPort 5604 提供4个RS232/422/485三合一串口界面。通过冗余线路(RTTD技术)，用户在以太网中使用ㄧ个IP地址，便可同时控制*多达4个串口设备。可通过JetPort Commander简单易用的Windows工具进行设置管理，或选择HTTPS/SSH方式实现*管理。JetPort 5604系列还配备双重电源输入， 4路5V TTL DI和2路DO。这些加值功能，便于用户将JetPort 5604构建于现场环境的安装。

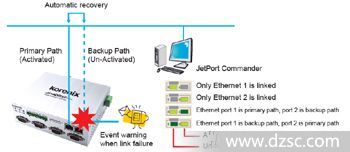

**創RTTD技术

RTTD(Redundant to the Device)冗余设备联网技术 JetPort 5604系列配备冗余双网口。当冗余以太网口都连通时，只有一路连接为活动链路进行数*输，被称为主线路。另一条非活动链路则作为备援线路。当主线路发生中断时，备援线路会在200毫秒之内转变为活动状态，恢复网络的连通性。
RTTD接入Super Ring JetPort 5604 RTTD技术与JetNet 4000/5000 系列的Super Ring技术能够*结合，为用户提供一个从串口设备接入到冗余主干网一套完整的解决方案。

4个串口可分别设置为不同的通讯模式
JetPort 5604配备4个RS232/422/485三合一串口各个串口可设置为不同的串口界面，如RS232 或RS422 或2-wire RS485 或 4-wire RS485。各个串口还可设置为不同的通讯模式，你可设置串口1为Virtual COM 模式，串口2为TCP server, 串口3为TCP client，串口4为UDP 模式。*的串口使用*的串口参数设置，能够*的同时运行，并*现场应用的弹性。

支持同时*多5组连接
JetPort 系列产品支持可同时*多5组串口转网口的连接，包括Virtual COM, TCP Server, TCP Client, TCP Tunnel 和 UDP连接。 *的数*递服务，皆是基于TCP / IP协议栈所发展出来。您可轻松将串口设备接入以太网，规划串行通讯转以太网通讯的应用。

Windows Virtual COM 安装JetPort Windows驱动以后，JetPort的串口可通过Windows工具映射成Virtual COM来访问。用户无需对现有的串行应用软件做任何修改，便可以将传统的串行通讯转换成基于IP的以太网通讯模式。
TCP / UDP Socket 你还可以使用TCP/UDP socket 来编程控制JetPort 串口。用于*TCP连接请求的应用，可将JetPort 设置为TCP Server。或设置为TCP Client，可主动请求TCP连接来传送数据，或使用UDP模式实现多目的地址传输。

5V/TTL D I/O

JetPort 5604 系列提供4路数字输入，2路数字输出，用于判断*限值或*开关的状态，或接收工业现场远程连接设备的数字信号。JetPort 5604可接受用户连接终端的5V TTL数字输入/输出。JetPort Commander 管理工具可以监控DI,DO的状态，并可设定DO值(0或1) 。JetPort 还提供一个数据端口供用户对DI/O 值进行读"get" 与写"set" 的操作。逻辑Low (Value=0)的电压位准是0-0.8V之间, 0.8V是上限值。逻辑High (Value =1) 的电压位准是2-5V之间, 2V是下限值。JetPort 还开放一个TCP 端口给用户进行DI/DO 编程。

简单易用的Windows工具和智能设置精灵

Korenix JetPort Commander以丰富的功能，友好的用户界面，智能设置精灵而*用户的肯定。用户可藉此浏览JetPort设备，设置设备参数，监控运行状态和进行批量设备设置。批量设置精灵包括:Virtual COM Wizard (批量VCOM设置), Group Setup Wizard (批量设置备份还原), Group Firmware Wizard (批量Firmware升级), Serial Tunnel Wizard (串行通道设置)和 Group IP Wizard (批量IP设置). Virtual COM Wizard: 只要三个步骤，就可以轻轻松松的完成*Virtual Com设置。
Group Setup Wizard: 将某台指定设备的设置参数复制到其它设备上去。
Group Firmware Wizard: 批量完成多台设备的firmware升级。
Serial Tunnel Wizard: 将两台设备设置成串行信道模式。

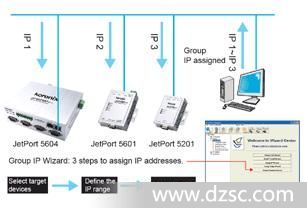

Group IP Wizard: 批量完成多台设备的IP设置。

JetPort 5604外观

灵活安装

Korenix JetPort 5604系列拥有灵活的机械结构设计，使用户可以将JetPort 5604 安装于不同的工作环境中。采用垂直导轨安装方式，JetPort 5604提供*合IP31标准的工业*护。

Pin脚定义

尺寸(单位:公厘)

TOP

规格

以太网界面

以太口

2个10/100BaseTX冗余以太网口

连接头

RJ-45, Auto MDI/MDI-X

性能

自愈时间小于200ms

保护

内建1.5 KV磁隔离保护

协议

IP, TCP, UDP, ICMP, DHCP, BootP, ARP/RARP, SNMP, HTTPS,
SSH, SNTP, SMTP

串口界面

端口数

4

界面

RS-232, RS422, 2/4-wire RS485

连接头

Male DB9

Baud Rates

110 bps ～ 460.8 Kbps

Data Bits

5, 6, 7, 8

Parity

odd, even, none

S* Bits

1, 1.5, 2

RS-232

TxD, RxD, RTS, *S, DTR, DSR, GND, DCD

RS-422

Tx+,Tx-, Rx+, Rx-,GND

RS-485 (4-wire)

Tx+,Tx-, Rx+, Rx-,GND

RS-485 (2-wire)

Data+, Data-,GND

流控制

XON/XOFF, RTS/*S, DTR/DSR

串口线路保护

15KV ESD

长距离终端电阻

2*pin 120ohm DIP switches

DI/O

DI数量:

4

输入电压

5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)

DO数量:

2

输出电压

5V/TTL
Logic 0: 0.8V max (0-0.8V)
Logic 1: 2.0V min (2-5V)

性能

LED指示灯

Power 1/Power 2: Startup (红色) ; Ready (绿色)
以太口: Left:100M Link (绿色常亮) / Activity (绿色闪烁)
Right: 10M Link (橙色常亮) / Activity (橙色闪烁)
Serial 1/2/3/4: TX only (绿色) , RX only (红色) , Both RX/ TX (橙色)

设置

Windows工具 - JetPort Commander, HTTP, Telnet

串口通讯模式

Virtual COM, TCP Server, TCP Client, TCP Tunnel 和 UDP

重置

软件重置，硬件重置按钮

Beeper

内置蜂鸣器用于定位

RTTD

冗余设备联网,自愈时间小于200ms

SNTP

时间管理

IP访问列表

16组IP地址，*非法访问

状态*

设备状态, VCOM状态

SNMP

RFC1213 MIB II, RFC1317 RS232_like 和 SNMP Trap

E-Mail报警

Automatic e-mail warning by pre-defined events

系统日志

Trap to Syslog server或本地显示

系统*报警

冷启动/热启动,登录失败, IP及*变更, Access IP Blocked, 串口DCD / RI / DSR / *S 状态变化, 串口连接/断连

TTY Driver

Fixed TTY driver for Linux

Windows 工具

JetPort Commander

设备检索, 自动IP回报, 网络设置, 设备及串口设置监控,通告设置, Firmware升级, 设置备份还原, 批量设置精灵

串口通讯模式

Virtual COM, TCP Server, TCP Client, TCP Tunnel 和 UDP

进阶串口设置

TCP Alive Check Timeout, Inactivity Idle Timeout, Performance mode, Delimiter, Force TX Timeout for Data Packing and Force TX interval time

批量设置精灵

JetPort Commander: Group IP Wizard, Group firmware upgrade, Group Backup / Restore, VCOM and TCP Tunnel Setup Wizard

电源需求

系统电源

PWR1: 12~48VDC 电源接线端子
PWR2: 12~48VDC电源适配器

电源保护

1 KV Burst (*), EN61000-4-4
0.5 KV Surge, EN61000-4-5

机械规格

尺寸

145mm(W) x 46.5mm(H) x 120mm(D)

通过的

FCC Cl* A, CE Cl* A , UL, RoHS

工作环境

工作温度

-10 ～ 70℃

工作湿度

5% ～ 95% (无凝露)

存储温度

-40℃～85℃

质保

5年

TOP

订购讯息

JetPort5604 工业级4口RS-232/422/485三合一串口转冗余双网口设备联网服务器
包括:

4口RS-232/RS422/RS485三合一串口转冗余双网口设备联网服务器

快速安装手册

100~240VAC 电源适配器

导轨安装配件和胶脚垫

用户手册和软件CD
