品牌:武汉柏思科技有限公司 型号:HBRD700系列导波雷达物位仪表 类型:导波雷达物位计
导波雷达物位计
测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以*运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为*
因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=*点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
产品简介：
HBRD700系列导波雷达物位仪表 | |||
类 别 | HBRD701 | HBRD702 | HBRD703 |
应 用 | 液体、固体颗粒 | 液体、固体颗粒 | 液体 |
测 量范 围 | 30米 | 6米 | 6米 |
过 程 连 接 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 |
过 程 温 度 | -40-250℃ | -40-250℃ | -40-250℃ |
过 程 压 力 | -1.0-40bar | -1.0-40bar | -1.0-40bar |
精 度 | &plu*n;1mm | &plu*n;1mm | &plu*n;1mm |
频 率 范 围 | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ |
*爆/*护等级 | EXiaII*6/IP68 | EXiaII*6/IP68 | EXiaII*6/IP68 |
信 号 输 出 | 4…20mA/HART(两线) | 4…20mA/HART(两线) | 4…20mA/HART(两线) |
测量范围 说明： H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的*小距离 顶部盲区是指物料*高料面与测量参考点之间的*小距离。 底部盲区是指缆绳*底部附近无法*测量的一段距离。 顶部盲区和底部盲区之间是*测量距离。 注意： 只有物料处于顶部盲区和底部盲区之间时，才能*罐内物位的*测量。 |
|

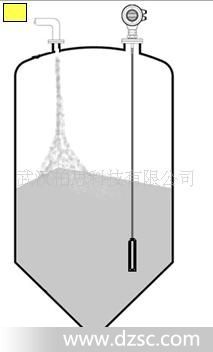

安装指南 下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。 安装位置： 尽量远离出料口和进料口。 对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的*。 建议安装在料仓直径的1/4处。 缆式探头或杆式探头离罐壁*小距离不小于30厘米。 探头底部距罐底大约30mm。 探头距罐内障碍物*小距离不小于200mm。 如果容器底部是锥型的，传感器可以安装 罐顶*，这样可以一直测量到罐底。
|
| |||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||
右图为杆式雷达安装图，主要用于液体液位的测量。 特点： 可以测量介电常数大于等于1.4的任何介质。 一般用于测量粘度≤500cst而且不容易产生粘附的介质。 杆式雷达*大量程可以*6米。 对蒸汽和泡沫有很强的抑制能力，测量不受影响。 对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。 |
| |||||||||||||||||||||||||||||||||||||||||||||
在塑料罐上安装
|
|
