类型:立体显微镜 品牌:迈特 型号:MT-0850R 仪器放大倍数:16X~333X 目镜放大倍数:0.3X~5.6X 物镜放大倍数:0.3X~5.6X 适用范围:360度观察IC 电容等 元件的焊接情况 装箱数:1
SMT*检查3维电子自动显微镜.可360度观察IC 电容等 元件的焊接情况
MT0850R系列三维旋转连续变倍视频显微系统，采用*的光学技术和精密机械电子技术，使人们观察微观世界的角度从单一的正面观察扩展到三维*多角度观察，*大地*了观察样品的细节程度。无需倾斜就能360°*、大景深观察样品各个侧面的实时高分辨率动态图像，*的立体感和层次感，并且可改变旋转速度，观察到传统镜头无法显示的位置，例如PCB贴片元器件下方、金属孔内部、侧壁等。广泛用于SMT、PCB、BGA等表面贴装工业。
MT0850R（三维旋转）
主要技术规格：（MZDR0850系列三维旋转连续变倍视频系统）
● 镜头360°旋转，大景深，立体观察物体各个方向的细节。
●*微型电机，长寿命LED照明，90V～260V宽电压输入。5转~27转/分钟，无级调节。
●物镜连续变倍范围0.56X～3.75X .
●支架与主机配合尺寸：Φ45mm .
●圆立柱直径为Φ25mm .
●0.5X（标准配置）、0.67X、1X、1.5XCCD接头和多种底座
组可选择。（CCD为选购件）
调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹*件的三颗螺丝，旋转有滚花纹的*件，可实现高、低同焦面。仪器*上端的三颗螺丝可用于CCD靶面不在中心时的调整。

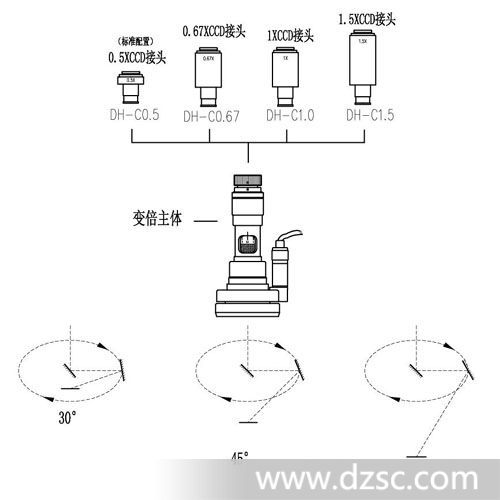

MZDR0850三维旋转连续变倍视频显微系统(主机)分解图：
CCD接头 | 光学放大倍率 | 总放大倍率 | 视场范围(mm) | 工作距离(mm) | 观察角度（与水平方向） |
0.5X | 0.28X～1.875X | 16.65X～111X | 12.9X17.1～1.92X2.56 | 20 | 45° |
0.67X | 0.4X～2.5X | 23.7X～148X | 9X12～1.44X1.92 | ||
1X | 0.56X～3.75X | 33.3X～222X | 6.4X8.6～0.96X1.28 | ||
1.5X | 0.84X～5.625X | 49.95X～333X | 4.3X5.7～0.64X0.85 | ||
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” *器计算 | |||||
可选角度及其参数：
CCD接头 | 光学放大倍率 | 总放大倍率 | 视场范围(mm) | 工作距离(mm) | 观察角度（与水平方向） |
0.5X | 0.28X～1.875X | 16.65X～111X | 12.9X17.1～1.92X2.56 | 11 | 30° |
0.67X | 0.4X～2.5X | 23.7X～148X | 9X12～1.44X1.92 | ||
1X | 0.56X～3.75X | 33.3X～222X | 6.4X8.6～0.96X1.28 | ||
1.5X | 0.84X～5.625X | 49.95X～333X | 4.3X5.7～0.64X0.85 | ||
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” *器计算 | |||||
CCD接头 | 光学放大倍率 | 总放大倍率 | 视场范围(mm) | 工作距离(mm) | 观察角度（与水平方向） |
0.5X | 0.1875X～1.25X | 11.1X～74X | 19.2X25.6～2.88X3.84 | 65 | 60° |
0.67X | 0.25X～1.675X | 14.8X～99.3X | 14.4X19.2～2.1X2.9 | ||
1X | 0.375X～2.5X | 22.2X～148.2X | 9.6X12.8～1.44X1.92 | ||
1.5X | 0.5625X～3.75X | 33.3X～222.3X | 6.4X8.5～0.96X1.28 | ||
注：总放大倍率、视场范围是以1/3” CCD摄像头、14” *器计算 | |||||
