品牌:思安 型号:XST800 适用范围:固体、液体高度测量控制

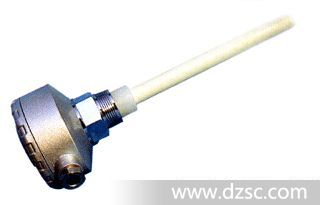

XST800系列射频电容式物位开关

一、设备简介

XST800系列射频电容式物位限位开关（下称“限位开关”）是一种新型的物位仪表。由于采用了射频技术和微处理技术，解决了长期以来电容式物位限位开关在使用中漂移大、不易标定的两大难题，使得电容式物位限位开关的应用取得了*性进展。

该物位开关可对块状、颗粒状、粉末状及液态料仓、料槽的料位及液位进行控制或上、下限位报警。适用于高温、高压、多腐蚀、多粉尘的恶劣环境。在冶金、石油、化工、轻工、煤炭、水泥、粮食等行业中应用广泛。

二、产品特点

• 免维护：全密封一体化安装结构，*采用数字集成电路，*可动机械部件。一经安装标定，无需维护。

• 低温漂：采用射频振荡器和数字电路，与现有产品比较，消除了环境温度结晶固体及液位物料进行检测。

三、工作原理

物位开关分别安装在料仓顶部或仓壁侧面的适当位置上，对物位进行上、下限位控制（或报警）。由于被测物料的介电常数与空气不同，所以仓内物位发生变化时会引起探*对仓壁的电容量发生变化，当该电容量大于用户的设定值时，物位开关的继电器动作，输出一个开关量*控制（或报警）的目的。

四、主要技术指标

1、仪表部分

• 工作环境：温度-10~60Cº 湿度<90%

• 工作压力：<4Mpa

• 电源电压：AC220&plu*n;10% 50Hz

• 功 耗：<3W

• 输出信号：一组式二组继电器转换接点输出（触点容量AC220V 1A）

• 安装方式：与传感器一体化安装。

2、探*部分

• P型介质环境：温度-30~100Cº 常压、无腐蚀

• T型工作环境：温度-30~350Cº 压力：<4Mpa *腐

• 探*种类：棒式、缆式、同轴、平面

• 外形及安装尺寸：见下图：

五、型号编制与价格

六、探*种类及其选型

探*形式分为：全*缘、全密封结构，可用于导电和非导电及高黏度的物料，由于粘在探*上的物料产生的电容量远小于物料埋没探*时产生的电容量，所以不会产生误动作。

1、棒式探*：上图一，适用于粉末状、颗粒状固态物料和液体料仓的检测。

2、缆式探*：上图二，适用于粉末状、颗粒状固态物料和液体料仓的长距离探测及仓壁不便开孔的场合。

3、同轴探*：上图三，适用于非金属仓壁的液体物料。

4、平面探*：上图四，适用于冲击较强的块状物料。

七、安装方法

安装时应根据探*的不同形式及现场情况采取顶装（从仓顶垂直安装）或侧装（在仓壁侧面安装）。顶装时应选择能避开进料时物料冲击的位置安装，距仓壁距离应>200mm，侧装时应倾斜20~30Cº,以免探*挂料。仓壁为混凝土时应使限位开关外壳*接通钢筋，仓壁为非金属时应加装辅助探*（对于固体物料）或使用同轴探*（对于液体）。

注：用户拆装时，不要用手抱住壳体拧动，应使用扳手拧动六角螺栓。

1、棒式探*：是G1.5"管螺纹或带螺纹法兰安装，可顶装或侧装。

2、缆式探*：法兰安装，只能顶装。

3、同轴探*：法兰安装，只能侧装。

4、平面探*：同棒式探*安装，但注意使壳体接通大地。

八、调试方法

1、出厂时，已经按照常规要求进行了标定，安装完毕即可使用。

2、上下限位选择设定：通过短路的跳接可将传感器设置为上限位状态或下限位状态。“H”为上限位，“L”为下限位：上限位时有料动作，下限位状态时空料动作。（出厂时设定为“H”档）

九、用户标定

*情况下，用户需自行标定，操作如下：

1、打开电路板侧端盖，同时按住“空仓”“满仓”键2秒。此时该2指示灯同时亮，系统进入标定状态。

2、“空仓”标定：在探*不与被测物料接触的情况下，按一下“空仓”键，待“空仓”指示灯闪烁停止后，则“空仓”被标定。

3、“满仓”标定：使物料侵没探*50%时，按一下“满仓”键，待“满仓”指示灯闪烁停止后（缆式探**将探头部分侵入介质即可），则“满仓”被标定。

4、退出标定，再次按下“空仓”“满仓”键2秒，则退出标定。

十、检验与维护

1、检验：开箱后，按说明书接好线，通电预热20分钟，按前述方法设置好“动作频率”。用手握住探*继电器应吸合，手离开探*，继电器应释放，表明仪表功能正常，可以安装调试。

2、维护：本仪表运行*，无需维护。如换到新的料仓，按照说明书重新调校。

十一、仪表成套性

XST800型传感器一台、合格证一份、使用说明书一份。
