品牌:优特普 型号:UTP558Y 输入接口:色差 带宽:600M（MHz） 传输距离:30（m） 电源电压:12（V）

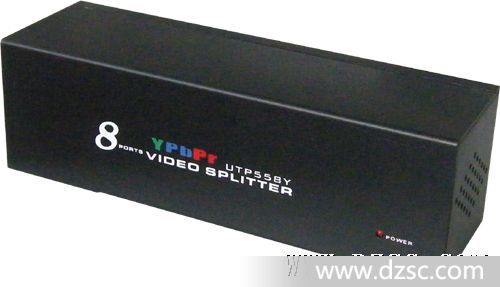

【产品正面图片】
【产品背面图片】
【产品介绍】
型号为UTP558Y的分配器是一款需要供电，可将单路YPbPr视频信号复制成4路输出的分配器。该设备兼容YPbPr、PAL、NTSC视频信号。同时该产品可以进行1至3级串联级联，传输距离可达60米，在实际工程中应用方便。同时其安装简单，使用方便，具有出色的*雷和*干扰特性，是**、高画质的视频、音频信号分配传输的*佳方案。
【产品特点】
1.单路信号输入，8路信号输出
2.*处理带宽，视频更加细腻
3.支持多种信号输入,YPbPr、PAL、NTSC
4.支持720i、720p、1080i、1080p等高清视频信号
5.视频信号预增益处理，其传输能力可达60米
6.可菊式串联
7.金属外壳，具有更好的屏蔽效果
8.具有出色*静电和*干扰能
9.电源具有过流保护功能,使用*
【技术参数】
功能 | 输入信号数 | 1路 |
分配输出 | 8路 | |
传输距离 | 60米（*大） | |
电源部分 | 供电方式 | 电源适配器供电 |
适应电压范围 | 7.5-12 DC | |
功耗 | <2.5W | |
频传输性能 | 视频信号接口 | 母制RCA座 |
输信号类型 | YPbPr、PAL、NTSC | |
电压输入大小 | 0-2.0ppV | |
信号处理带宽 | 300MHz(-3db) | |
LED指示 | 电源信号灯 | 红色 |
*护级别 | 整机静电*护 | 1a 接触放电 3级 |
*性 | 平均故障间隔时间(MTBF) | >8000小时 |
机体属性 | 尺寸(长×宽×高) | 195mm×60mm×60mm （含接口长度） |
材料 | 铁质材料 | |
颜色 | 黑色 | |
净重 | 527g | |
操作环境 | 工作温度 | 0-55℃ |
存储温度 | -20-80℃ | |
湿度 | 0-95%（无凝结） |
【产品工程应用图例一】
PAL、NTSC基带视频连接PAL、NTSC基带视频连接图
菊式串联
如欲为更多的设备提供YPbPr高清视频,UTP558Y支持菊式串联。理论上可被串联的分配器的数量没有上限，但是其视频质量将会随着串入的分配器离视频信号的距离*而下降。工程应用中，用户可以根据实际视频质量及需要分配的数量来串联多个分配器。优特普推荐为了获取得*佳的显示效果,*大级联数不*过3级,高层级的UTP558Y与低层级的UTP558Y的中间采用短距离**色差电缆。如下图所示:
UTP558Y不*支持复合视频信号的分配，同时还支持左右声道音频信号的分配。该用法同样为1进8出，传输距离可达60米，可以巧妙地应用于各种视频显示工程中。典型用法如下图所示：
【通过认证】
CE认证
点击了解认证详情
【产品售后服务】
15天内包退，三个月内包换、二年内包修（详情请浏览保修卡）
【产品应用范围】
多级（*8级）级联高*传输
高*平板视频媒体广告传输
LCDTV/PDP/DLP/HDTV,16：9分配演示
PS2,X-BOX游戏机高*分配显示
*控制多媒体控制系统
高清晰多媒体电脑演示
大屏幕投影视频会议
公共视频广播系统
远程多媒体教育、教室
*、军事领域
