三相电流和双路电流组合参数传感器/变送器  三相电流和双路电流传感器/变送器主要特点:
|  精密电磁隔离，多路组合；
线性测量范围：0～120%标称输入；
输入频响：25Hz～5KHz，*适合于工频电流测量；
输入过载能力：30倍标称值，持续5秒；
额定环境温度：0～50℃；
隔离电压：＞2.5KVDC，1分钟；
端子接线，DIN卡式安装。 | 三相电流和双路电流传感器/变送器型谱表 | | 商 标 | 型 号 | 说 明 | | HR- | □ | □ | □ | □ | □ | □ | □ | □ | | | 单元组合数 | 2
3 | | | | | | | | 双路
三相 | | 传感器类型 | | I | | | | | | | 电流传感器/变送器 | | 隔离形式 | | 4 | | | | | | 电磁隔离 | | 输入类型 | | 1
6 | | | | | 工频交流
中频交流 | | 输出类型 | | 1
2
4 | | | | 跟踪电压VG
直流电压Vz
直流电流Iz | | 结构类型 | | U2
U3 | | | U2型-2-φ4结构
U3型-3-φ4结构 | | 辅助电源 | | 1
7 | | 单电源两隔离
双电源两隔离 |
|
| U型 | 三相和双路电流传感器/变送器参数表 | 产品
型号 | 精度
等级 | 输出
类型 | 输出
标称值 | 响应
时间 | 负载
能力 | 静态
电流 | 温漂
(PPM/℃) | 结构
形式 | 电源 | 产品
级别 | 输入
标称值系列 | | HR21411U27 | 0.2 | 2路VG | 3.5V,5V | 15μS | 5mA | 8mA | 100 | U2 | &plu*n;12V/(&plu*n;15V) | 空/1 | Φ4穿孔输入:
1A，2A，
5A，8A | | HR21412U21 | 0.5 | 2路Vz | 5V | 300mS | 5mA | 5mA | 250 | U2 | +12V(+15V)
/+24V
&plu*n;12V,&plu*n;15V | 空/1 | | HR21414U21 | 0.5 | 2路Iz | 20mA | 300mS | 6V | 8mA | 350 | U2 | 空 | | HR21414U21 | 0.5 | 2路Iz | 4～20mA | 300mS | 6V | 10mA | 350 | U2 | 空/1 | | HR31414U37 | 0.2 | 3路VG | 5V | 15μS | 5mA | 8mA | 100 | U3 | 空/1 | | HR31412U31 | 0.5 | 3路Vz | 5V | 300mS | 5mA | 6mA | 250 | U3 | 空/1 | | HR31414U31 | 0.5 | 3路Iz | 20mA | 300mS | 6V | 11mA | 350 | U3 | 空 | | HR31414U31 | 0.5 | 3路Iz | 4～20mA | 300mS | 6V | 14mA | 350 | U3 | 空/1 |
| | 注：针对中频信号的测量，定货时须指明具体频率，并将型号中输入类型标志“1”变为“6”，比如：HR3I461U37(400Hz)指将频率定为400Hz的交流信号隔离变换为跟踪电压输出。定货型号规格应包括：传感器型号、输入/输出规格(标称值)、精度等级等。例如：HR3I414U31 -5A/20mA -0.5 -+12V。 | 产品接线图 |

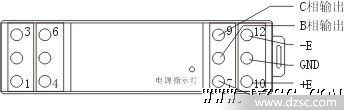

| U3型电流传感器接线图（俯视） | | U2型电流传感器接线图（俯视） | 应用示例 | 三相（或双路）电流传感器的三路（或双路）电流源输出（Iz）是共地电流源，接线见下图。
| | 结构尺寸 |
U0型 |
|
