品牌:晶峰 型号:JT5T04~JT50T04（Φ8） 反应频率:直流~100KHZ（KHz） 测量范围:5A~50A 种类:电学
JT5T04~JT50T04（Φ8）磁平衡式电流传感器(又名：磁补偿式电流传感器)可以测量交直流电流5A~50A，输出/输入电流比：1mA/A，工作电源DC±12V～±15V， 测量带宽直流~100KHZ，测量任意波形，耗电20mA+输出电流，响应时间≤1μs ，跟踪速度di/dt≥50Aμs，线性度0.1%，测量孔径Φ8，副边输出能真实反映原边电流的波形
型 号 | JT5T04 | JT25T04 | JT50T04 | |
参 数 | *号 | |||
电流测量范围 | IPN | 5A/10A | 25A/45A | 50A/85A |
输出/输入电流比 |
| 1mA/A | 1mA/A | 1mA/A |
偏置 | Vin=0 | ≤0.15mA | ≤0.20mA | ≤0.25mA |
准确度 | （%Fs） | ±1 | ||
线性度 | εL | 0.1% | ||
负载能力 |
| 100Ω | ||
工作电源 | VC | DC±12V～±15V | ||
响应时间 | Tr | ≤1μs | ||
跟踪速度 |
| di/dt≥50A/μs | ||
测量带宽 | f | 直流~100KHz | ||
测量波形 |
| 任意波形 | ||
耗电 |
| 20mA+输出电流 | ||
温漂 |
| ≤0.01%/℃（-25℃~+70℃） | ||
*缘耐压 | Vd | AC3KV/50Hz/1min | ||
工作环境温度 | TA | -25℃~+70℃ | ||
储存环境温度 | TS | -40℃~+85℃ | ||

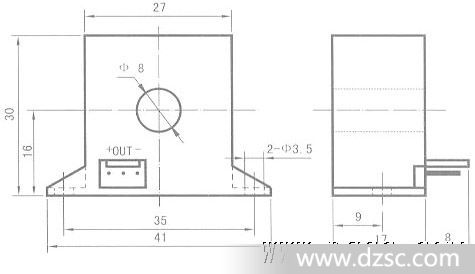

外形安装尺寸图
接线原理图
