品牌:*it 型号:LWGY 类型:叶轮式流量计 测量范围:0.04-200(m3/h) 精度等级:1.0 公称通径:4-200(mm) 适用介质:*液体 工作压力:1.0、1.6、2.5、4.0、6.4(MPa) 工作温度:-20+120(℃)
一、概述 |
|
二、 流量计结构及工作原理
流量计积算仪 | D--LWGY型涡轮流量传感器 |
|

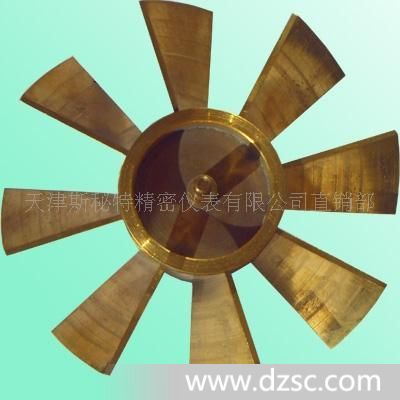

2、流量计工作原理传感器的工作基于力矩平衡原理,当液体流经传感器时,在*结构整流器(D1)的作用下得到整流并加速,由于涡轮叶片与流体流向成*角度,在加速流体作用下,叶轮(D2)产生转动力矩,在克服摩擦力矩和流体阻力后,涡轮开始旋转,在*流量范围内,涡轮的转速与流量体积流量成正比。叶轮旋转切割磁力线,周期地改变线圈
(D3)中的磁通量,使线圈两端感应与流体体积流量成正比的脉冲信号,该信号经放大、滤波、整形后送入流量积算仪(A)进行运算处理,并就地显示于LCD上。
三、技术性能
项目
型号 | 公称通径(mm) | 流量范围(m³/h) | 被测液体温度(℃) | 公称压力Mpa | ||
0.2 | 0.5 | 1 | ||||
LWGY-8 | 8 |
| 0.4~1.2 | 0.25~1.6 | -15~+70 | 1.6 |
LWGY-15 | 15 | 1.2~4 | 0.6~4 | 0.4~4 | ||
LWGY-25 | 25 | 3~10 | 1.2~12 | 1.2~12 | ||
LWGY-40 | 40 | 8~25 | 3~30 | 3~30 | ||
LWGY-50 | 50 | 12~40 | 5~50 | 5~50 | 6.3 2.5 | |
LWGY-80 | 80 | 30~100 | 16~100 | 12~120 | ||
LWYG-100 | 100 | 50~160 | 25~160 | 20~300 | ||
LWGY-150 | 150 | 100~300 | 50~300 | 40~400 | ||
LWGY-200 | 200 |
| 100~600 | 80~800 | ||
LWGY-250 | 250 |
| 160~1000 | 120—1200 | 2.5 | |
LWGY-300 | 300 |
| 250~1600 |
| ||
LWGY-400 | 400 |
| 400~2500 |
| ||
LWGY-500 | 500 |
| 600~4000 |
|
四、流量计外形尺寸及安装
1.流量计的外形尺寸
流量计外形尺寸入图所示,流量计采用法兰连接方式,法兰尺寸执行GB9113.88-GB9113.8-88标准。详细内容请见相关章节。
