品牌:济南华鸽 型号:QWN-25000 类型:微机控制扭转试验机 测量范围:：&plu*n;500～&plu*n;25000Nm（N.m）

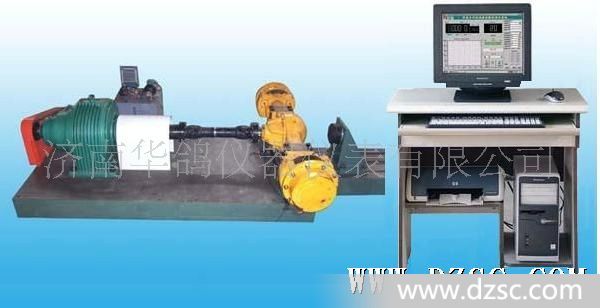

QWN-25000驱动桥总成及半轴动静扭转试验台

1.用途:

进行驱动桥主减速器齿轮接触区加载测试，驱动桥总成、半轴等静扭转及扭转疲劳试验。

2.主要技术性能指标：

2.1. *大输出扭矩：&plu*n;25000Nm；测量范围：&plu*n;500～&plu*n;25000Nm

2.2. 试验扭矩示值相对误差：&plu*n;1%

2.3. 试验扭矩重复性相对示值误差：≤1%

2.4. 扭矩测量范围：2%～100%

2.5. 纵向空间：800～1200mm可调

2.6. 横向空间：400～1500mm可调

2.7. 动态加载频率：Max：2Hz

2.8. 扭转角度分辩率：0.1⁰；

2.9. 加载方式：可以设定以正弦波或方波的方式进行循环往复加载，可以设定以*速度或扭距进行持续加载。

2.10. 系统压力：12Mpa

2.11. 加载速度：0.000065～6.5r/min任意设定

2.12. 加载控制精度为：&plu*n;2%

2.13. 电压电压：AC380V 50Hz, 电机功率：22kW

3.功能：

3.1. 系统集成、加载、操作运行控制由计算机控制，试验过程的数据采集、记录由计算机完成，可以实现试验数据回放，报表输出；

3.2. 加载量在设备性能指标的范围内连续可调稳定输出；

3.3. 试验控制操作集中在控制台（柜），采用单人坐式操作；

★ 试验过程可以实现模拟再现。

★ 可以任意多条试验曲线叠加对比、输出打印。

★ 可以进行数字化调*和标定。

★ 试验数据采用数据库管理方式，便于查询和维护。

软件系统的操作可以实现三级用户管理，*、方便、快捷。

4．试验执行标准：

4.1. 静扭试验（刚度、强度）

4.2. 扭转疲劳试验

附*/T5926-91 《工程机械驱动桥 *性试验方法》

5．典型试验工况：

5.1. 以*的扭矩、转速加载持续运行，运行时间*短5秒，*长运行时间不限；

a) 特定工况：

i. 输入扭矩、转速4500Nm/6RPM，运行10min

5.2. 以*的扭矩、频率循环往复加载试验，运行时间不做限制；

a) 特定工况：

i. 输入扭矩、频率25000Nm/2Hz，往复运行24小时

5.3. 以*的扭矩、转速加载持续运行，被试件的另一端固定，进行静扭转刚度、强度试验。

a) 特定工况：

i. 输入扭矩、转速20000Nm/0.5RPM，运行至试验件损坏
