四回路、四数显、输出控制变送仪表

型号/规格：
WT-400M
品牌/商标：
天津索思

发布询价信息

普通会员

企业名：天津索思仪表测控系统技术有限公司

类型：生产企业

电话： 022-87892041

QQ：

地址：天津天津市天津市南开区科研西路20号

产品分类

仪器/仪表(6)
∟ 显示仪表(1)∟ 控制（调节）仪表(5)

新品上架

商品信息 更新时间：2011-10-17

品牌:天津索思产品型号:WT-400M 外形尺寸:缺省为160×80×140mm(横式)（mm）

产品名称：WT-400M系列智能四回路、四数显、输出控制变送仪表

产品类别：WT系列智能数显仪表

产品编号：

产品介绍：一、适用范围：
　　适用于温度、压力、流量、液位、重量等工业过程参数的测量与显示，并且可以选择对过程参数进行报警或位式控制，还可以选择将过程参数变送输出给后级仪表、记录仪、计算机或采集系统等。
二、功能特点：
　　1、四排显示可以同时显示四路测量值；
　　2、*开关电源，交、直流通用输入；
　　3、输入分度、量程可以通过面板按键设定；
　　4、*多可以带4个报警，报警控制方式、报警限、回差值可以通过面板按键设定；
　　5、*多可以带2路隔离变送输出，输出方式、变送量程可以通过面板按键设定；
　　6、可以提供馈电输出；
　　7、可以带RS485/RS232/RS422隔离通讯接口，MODBUS协议。

三、仪表外形及开孔尺寸：

四、WT-101S系列智能双回路、双光柱、双数显、双输出控制变送仪表选型表

型号

说明

WT-101S

智能双回路数字光柱显示控制变送仪表

外型尺寸

缺省为160×80×140mm(横式)

控制方式

缺省为没有报警控制输出

A1

单路报警（每路四种控制模式）

A2

双路报警（每路四种控制模式）

A3

三路报警（每路四种控制模式)

A4

四路报警（每路四种控制模式)

控制输出类型

缺省为继电器输出

输入类型

缺省为*输入（见输入类型表）

T

订货时指明

*信号输入

馈电输出

缺省为不带馈电输出

P1

一路DC24V(两线制变送输入)

2P1

两路DC24V(两线制变送输入)

变送输出

缺省为不带变送输出

C1

一路电流变送输出：0～10、4～20mA任选

2C1

两路电流变送输出：0～10、4～20mA任选

C2

一路电压变送输出：0～5、1～5V任选

2C2

两路电压变送输出：0～5、1～5V任选

C1C2

一路电流变送输出：0～10、4～20mA任选

一路电压变送输出：0～5、1～5V任选

*

订货时指明

用户制定变送输出

通讯方式

Modbus协议

缺省为不带通讯接口

RS485

RS485隔离通讯接口

RS422

RS422隔离通讯接口

RS232

RS232隔离通讯接口

供电方式

缺省为开关电源：AC60～260V或DC24～350V

L

线性电源：AC220V±10%

五、选型举例：
　　WT-101S-2C1：WT100S智能双回路数字光柱显示变送仪表，80*160mm竖表，双路*输入，带2路电流变送输出，供电电源为开关电源 AC60～260V或DC24～350V。

　　备注：1、用户*订货的产品，选型、使用和接线图可参看产品附带的说明书或说明书附页，接线图以仪表上粘贴的端子图为准。
　　　　　2、因仪表壳体和端子的局限，有些功能选项不能同时具有，请在订货时咨询本公司或供应商。

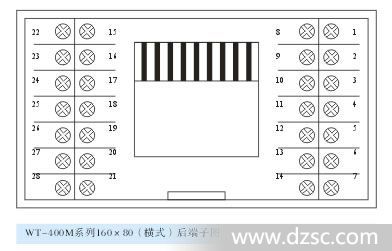

六、仪表接线示意图

默认选型接线说明
*路输入信号连接	第二路输入信号连接	第三路输入信号连接	第四路输入信号连接	电源连接




非默认选型接线说明
*路输入/输出信号连接	第二路输入/输出信号连接	通讯连接	*路报警控制输出	第二路报警控制输出
