品牌:中旺电子 型号:ZWBL-LL01 类型:涡轮流量传感器 测量范围:见说明（m3/h） 精度等级:见说明 公称通径:见说明（mm） 适用介质:见说明 工作压力:见说明（MPa） 工作温度:见说明（℃）

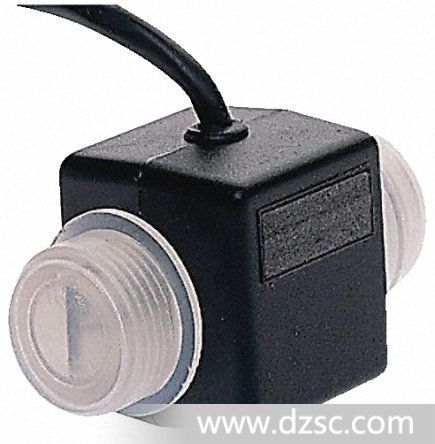

涡轮流量传感器（ZWBL-LL01）
型号：ZWBL-LL01
| ZWBL-LL01涡轮流量传感器 一.产品说明： ★ZWBL-LL01系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构可视、简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和教学演示、实验研究的理想仪表。 ★传感器与显示仪表配套使用，适用于测量封闭管道中与*玻璃、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有*功能的显示仪表配套，还可以进行定量控制、*量报警等。选用本产品的*爆型式(ExmIIT6),可在有*危险的环境中使用。 ★传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。 二.产品特点： n *涡轮，*出常规的量程范围 n 多种变送器，适用于不同应用要求 n 智能化处理*特色的仪表系数多点非线性修正 n 标准流量校验装置*产品精度 n 100%压力测试，100%产品校验 n 信号输出：4-20mA n 掉电保护：仪表系数、累计流量值掉电保持十年不丢 三.技术参数： 型 号 | 说 明 | ZWBL-LL01 | □ | □ | □ | □ | □ | □ | □ | 公 称 通 径 | 4 | | | | | | | 4mm，标准流量范围0.04～0.25m3/h 宽量程范围为0.04～0.4m3/h | 6 | 6mm，标准流量范围0.1～0.6m3/h 宽量程范围为0.06～0.6m3/h | 10 | 10mm，标准流量范围0.2～1.2m3/h 宽量程范围为0.15～1.5m3/h | 15 | 15mm，标准流量范围0.6～6m3/h 宽量程范围为0.4～8m3/h | 25 | 25mm，标准流量范围1～10m3/h 宽量程范围为0.5～10m3/h | 40 | 40mm，标准流量范围2～20m3/h 宽量程范围为1～20m3/h | 50 | 50mm，标准流量范围4～40m3/h
宽量程范围为2～40m3/h | 80 | 80mm，标准流量范围10～100m3/h 宽量程范围为5～100m3/h | 100 | 100mm，标准流量范围20～200m3/h 宽量程范围为10～200m3/h | 150 | 150mm，标准流量范围30～300m3/h 宽量程范围为15～, 300m3/h | 200 | 200mm，标准流量范围80～800m3/h 宽量程范围为40～800m3/h | 类 型 | 无 | 基本型，+12V供电，脉冲输出，高电平≥8V低电平≤0.8V | A | 4～20mA两线制电流输出，远传变送型 | B | 电池供电现场显示型 | C | 现场显示/4～20mA 两线制电流输出 | 精度等级 | 05 | 精度0.5级 | 10 | 精度1级 | 涡 轮 类 型 | W | 宽量程涡轮 | S | 标准涡轮 |
工作压力：0.4Mpa （大于0.4Mpa压力请协商订货） | 介质温度：-20～＋80℃ | 环境温度：-20～＋55℃ | 供电电源：电压：12V&plu*n;10%, 电流：≤10mA | 输出电压幅值：高电平≥8V，低电平≤0.8V | 传输距离：传感器至显示仪表的距离可达1000m |
|
