1 概述

1.1 产品特点

1.1.1 采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用*的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，*了长期满负荷运行的稳定、*。

1.1.2 *大输出为250V，400A，*大输出功率100KW。

1．13．本电源输出的稳压值(当输出电流＜输出恒流值时的输出电压)和恒流值(当输出电压＜输出稳压值时的输出电流)都可以在各自*大值的范围连续可调。输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便*地保护负载设备的*。

1.1.4 设有完善的保护功能。内置温控散热风扇，既能*散热，又能*风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机*软启动，避免开机输出电压过冲。

1．15 数字显示输出电源和输出电流，并且是分别*的数字显示。

1.2 主要用途：电源广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。

1.3 环境条件：贮存温度：(-20～50)℃；工作温度：(-5～45)℃；

相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。

2 工作原理简述

交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。

“辅助电源”也是由开关电源构成。由于*取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定*。

“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。

3 主要技术参数

3.1 输入电压：AC380V±10%，50Hz；

当输出电压降低时允许输入电压下限相应下降。

3.2 输出稳压值可调范围：(0～250)V；

输出恒流值可调范围：(0～400)A。

3.3 源电压调整率：稳压≤0.5％；负载调整率：稳压≤1％；恒流≤2％。

3.6 整机效率：≥86％；纹波电压：总纹波电压Vpp≤3%。

3.7 输出电压：显示准确度±1.5%；输出电流：显示准确度±2%。

3.8 开机输出电压过冲：≤2％。

3.9 *缘电阻：输入－输出：≥20MΩ；输入－机壳：≥20MΩ；输出－机壳：≥80MΩ。

3.10 *缘强度：输入－输出：AC1500V，10mA，1分钟；

输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。

3.11 整机过热保护温度阀值：(75～85)℃。

3.12 平均无故障时间：≥50000h。

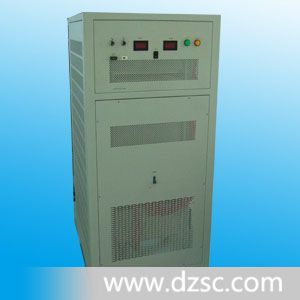

3.13 外形尺寸：750(宽)×1300(高)×800(深)mm；

整机重量：净重约284kg。

3.14 散热风道：内部散热风道前进后出。

4 操作方法及注意事项

4.1 开箱：开箱时应检查箱内随机附件：使用说明书一份。

4.2 通电前检查：经过储存与运输的电源通电前应检查运输中的受损情况，如螺丝是否松动，外观有无异样，电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时妥善处理。

4.3 前面板布局：电源控制开关，过热、恒流指示发光管，调电压、调电流电位器，输出电压、电流数显表。

4.4 数显表有显示即表示电源处于通电运行状态。

4.5 “过热”发光管亮表示电源处于暂时过热关机的保护状态，稍候待内部温度下降会自动恢复。

4.6 开机启动有(1～5)秒的*过程。

4.7 使用操作方法

4.7.1 应先在输出端未接负载的情况下通电预调好所需的输出电压，或者先通电检查输出电压是否合适，或者先将“调电压”电位器预调到*小；

4.7.2 检查好输出电压后，应在“电源开关”断开的情况下连接负载设备，然后再接通“电源开关”。若输出稳压值预调至20％以下，应先检查开机过冲电压是否*过允许范围，方法是在连接负载设备之前，或预调好输出电压，或将“调电压”和“调电流”预先*旋到*小，重复几次开机启动过程检查输出电压过冲的大小，确认过冲电压*大值不*过允许范围时才能在接好负载的情况下开机启动，待开机启动稳定后再旋至所需电压值，以避免过冲电压损坏负载设备。

4.7.4 在通电运行期间，可以*调节前面板上的2只电位器，改变输出稳压值和输出恒流值。

4.8 内部散热风扇受温度控制，只*内温度偏高风扇才会转动，温度下降又会停转。

4.9 内部散热风道是左进右出，使用过程中应保持电源左右两侧的空气对流畅通，附近不应有其他物体阻挡空气的对流循环。

4.10 出现故障时的处理：开机后若发现工作不正常应及时断开“电源开关”和切断输入电源线，仔细检查电源的输入线连接是否正确、*，接线柱螺母有否松动。如出现用户难于处理的问题切勿擅自打开机壳。因为机内有高压电，不熟悉*知识不要自行打开机壳修理，应及时与我公司或经销商联系维修事宜。

5 保修事宜

5.1 本产品保修一年，终身维护。

5.2 本公司产品在使用的过程中，若出现问题请先按《使用说明书》进行检查，如果仍无法解决，请尽快与我公司联系。

5.3 用户使用本公司产品过程中，若出现下列情况，本公司不承*修义务：

a) 违反产品使用说明书使用而导致产品损坏；

b) 因安装、组装不当造成的损坏；

c) *出允许使用环境而导致的产品损坏；

d) 擅自改动或自行维修而导致的产品损坏；

e) 由于非正常外力而导致的产品损坏；

f) 因自然灾害或其他不可*力而导致的产品损坏。
