| 一、产品名称：高清晰度*宽动态彩色摄像机 二、产品型号：WUF-P31K 三、主要特色： 1.整体性能优良，画质清晰亮丽。 2.尺寸规格：50.5mm(W)×55.5mm(H)×115mm(L)。 3.摄像机由荧屏OSD选择控制。 4.内置*宽动态52dB. 5.适用于室内和室外不同的环境下。 四、规格说明： 摄像机传感器 | 1/3” Inch I.L.CCD摄像传感器 | 影像总像素 | NTSC：811（H）×508（V） | PAL：795（H）×596（V） | *像素 | NTSC：768（H）×494（V） | PAL：752（H）×582（V） | 扫描方式 | 525行， 60场/秒(NTSC制式) | 625行， 50场/秒(PAL制式) | 同步系统 | 内同步/电源同步 | 照度 | 普通模式 | 0.05 Lux ( F1.2 , 5600ºK ) | 星光模式 | 0.001 Lux ( F 1.2 , 5600ºK ) | 水平清晰度 | 520 TVL(彩色) / 580 TVL(黑/白) | 白平衡 | 模式 | 自动追踪/手动锁定/固定色温 | 范围 | 3200～10000 ºK | 自动增益控制 | 模式：AGC (ON / OFF) | 范围：0～18dB | 信噪比 | 52dB(*小)/60dB(*大)(自动增益关闭) | 自动光圈 | A.E.S. / DC | OSD显示 | *控制选项均由选单选择显示 | 5键开关 | OSD控制面板 | 语言选择（英语/日语/简体中文） | 由荧屏OSD选择控制 | 镜像功能 | 由荧屏OSD选择控制 | 背光补偿 | 由荧屏OSD选择控制 | 数字变倍（ 2倍） | 由荧屏OSD选择控制 | 负片图像功能 | 由荧屏OSD选择控制 | 屏蔽区域功能 | 由荧屏OSD选择控制 | DNR (动态降噪功能) | 由荧屏OSD选择控制 | 移动侦测功能 | 由荧屏OSD选择控制 | 报警输出 | 移动侦测 | RS-485I/F | Min DIM连接器 | *宽动态 | 52dB ( MAX) | 视频输出 | 复合视频信号Y/C输出1.0V p-p 75欧姆 | 伽玛校正 | 0.45 / 1.0 (由荧屏OSD选择控制) | 操作温度 | -20℃到 50℃ | 操作湿度 | 85﹪RH以下 | 电 源 | DC12V & AC24V /6W | 编写日期 | | 审核日期 | | 批准日期 | | | | | | | | | | | | |
*产品的规格和外观可能会有变更，恕不另行通知。 五、尺寸：单位（mm/&plu*n;0.5mm） 六、后板功能：
1 | VIDEO OUTPUT | 2 | POWER INPUT | 3 | POWER ON INDEX LED | 4 | S-VHS Y/C OUTPUT | 5 | CONT. CONNE*OR | 6 | OSD-SW “ENTER” | 7 | OSD-SW “UP” | 8 | OSD-SW ”DOWN” | 9 | OSD-SW “L*” | 10 | OSD-SW “RIGHT” |

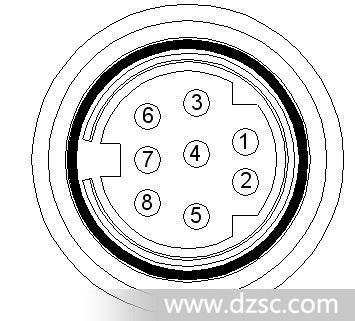

七、连接器：
P1 | 485+ | RS-485连接到 PC | P2 | GND | P3 | 485- | P4 | GND | P5 | GND | | P6 | GND | P7 | ALARM OUT (Collector) | 集电*开路输出*大降低DC50V/30mA | P8 | ALARM OUT (Emitter) |
注意： 预置 WDR 开启。 APC 稳定。 使用WDR模式需要使用DC光圈镜头,曝光控制模式选择所需模式的ALC. 当电子快门设置大于1 / 125秒。 WDR模式选择的抑制作用. 八、安装注意事项：
1、安装摄像机时，避免安装在有阳光直接照射的地方。 2、要小心，*不允许有任何水在此设备上。 3、不要直接接触CCD表面，如有*要时请用酒精润湿软布擦拭灰尘。 4、当摄像机安装在有灰尘或潮湿的环境时，请安装摄像机*护外壳。 5、要格外小心，不要摇动摄像机。 6、避免安装在气温*过50℃或以上的地方。 7、当发生任何异常时，请与我公司或您当地的经销商联系。 |
