品牌:盛恩 型号:MPM380 种类:湿度 材料:金属 材料物理性质:导体 材料晶体结构:多晶 制作工艺:厚膜 输出信号:模拟型 *护等级:IP65 线性度:0.3(%F.S.) 迟滞:0.2(%F.S.) 重复性:0.5(%F.S.) 灵敏度:高 漂移:0. 分辨率:0.3%

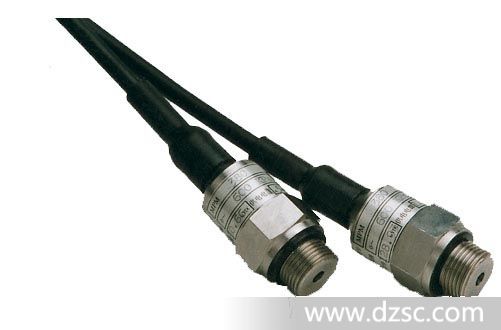

压阻式压力传感器
SNMPM380
产品概述
测量范围 | -0.1MPa…0~20KPa…100MPa | ||
过压 | 1.5倍满量程压力或110MPa(取*小值) | ||
供电 | 1.5mADC | ||
输出 | ≥70mVDC (0~20kPa,≥50mVDC) | ||
精度 非线性+迟滞+重复性 | &plu*n;0.1%FS(*小值) | &plu*n;0.25%FS(典型值) | &plu*n;0.5%FS(*大值) |
长期稳定性 | 0.5%FS/年 | ||
温度范围 | 工作温度:-10~80℃ | 贮存温度:-40~100℃ | |
温度性能 | *点温度系数 | &plu*n;0.02%FS/℃(典型值) | &plu*n;0.04%FS/℃(*大值) |
满度温度系数 | &plu*n;0.02%FS/℃(典型值) | &plu*n;0.04%FS/℃(*大值) | |
材料 | 外壳:不锈钢1Cr18Ni9Ti | 膜片:不锈钢316L | |
电缆:聚四氟乙烯电缆 | 密封:氟橡胶密封圈 | ||
其他 | 响应时间:≤1毫秒(10%~90%) | *缘电阻:100MΩ,50VDC | |
外壳*护等级:IP65(电缆型) | 供电电源:≤2.0mADC |
选型指南
SNMPM380 | 型压阻式压力传感器 | ||||||
量程编码 | 测量范围kPa(psi) | 备注 | 量程编码 | 测量范围MPa(psi) | 备注 | ||
0B | 0~20(0~3) | G | 10 | 0~1(0~150) | G/A | ||
0A | 0~35(0~5) | G | 12 | 0~2(0~300) | G/A | ||
02 | 0~70(0~10) | G/A | 13 | 0~3.5(0~500) | G/A | ||
03 | 0~100(0~15) | G/A | 14 | 0~7(0~1000) | S/A | ||
07 | 0~200(0~30) | G/A | 15 | 0~10(0~1500) | S/A | ||
08 | 0~350(0~50) | G/A | 17 | 0~20(0~3000) | S | ||
09 | 0~700(0~100) | G/A | 18 | 0~35(0~5000) | S | ||
代号 | |||||||
G | 表压 | ||||||
A | *对压力 | ||||||
S | 密封参考压力 | ||||||
选型代号 | 电气连接形式 | ||||||
Ⅰ | 接插件 | ||||||
Ⅱ | 电缆 | ||||||
电缆长度(m) | 电缆式产品配套提供2m电缆,*过2m部分按长度收费 | ||||||
代号 | 压力连接 | ||||||
P | G1/2外螺纹齐平膜片 | ||||||
SNMPM380 | 10 | G | Ⅱ | 5 | P |
