应用范围:电磁 品牌:xw 型号:JZ*-40 CA2-DN40 产品系列:JZ* CA2-DN 触点形式:四开 额定电压:AC/DC24-240（V）
JZ*-22(CA2-DN22) JZ*-31(CA2-DN31) JZ*-40(CA2-DN40)
二、型号及含义
型号 | 电波频率Hz | 线圈电压V | ||||
24 | 48 | 110 | 220 | 380 | ||
JZ* | 50 | B | E | F | M | Q |
JZ* | 50/60 | B7 | E7 | E7 | M7 | Q7 |
三、结构特点
■ XWLJ1
△动作机构为直动式，触头为双断点；
△组合功能，除安装面外，其余各面均能加装附件；
△两侧可加装辅助触头组F4或空气*气（XWLAD-T R）；
△线圈接线端可加装*或放大等各种功能模块；
△*护式，*护等级IP10；
△触点采用强制摩擦结构，动、静触点构成网状接触，可*接触*性，并有自洁作用。
四、工作条件和安装条件
△周围空气温度：－5℃～＋40℃；
△安装地点海拔高度不*过2000m；
△*高温度为＋40℃时，空气的相对湿度不*过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由温度变化偶尔产生的凝露应采取*的措施；
△污染等级为“污染等级3”；
△安装类别为“安装类别Ⅱ”；
△除用螺钉安装外，还可用35mm标准卡轨安装。
■ 船用接触器式继电器
△周围空气温度：－5℃～＋40℃；
△大气条件：可有凝露、盐雾、油雾、霉菌、海上潮湿空气等存在；
△各方向倾斜不*过22.5°，周期10秒；
△振动：可安装和使用在频率2～13.2Hz，振福为&plu*n;1mm以内，或频率为13.2～100Hz，加速度为&plu*n;7m/s2以内的地方；
△电源电压和频率变化：稳态电压变化为额定值的＋6%～－10%，稳态频率变化为额定值的&plu*n;5%。
五、规格
■XWLJ1
继电器规格 | 触头数量 | |
常开（*） | 常开（NC） | |
JZ*-40 | 4 | 0 |
JZ*-31 | 3 | 1 |
JZ*-22 | 2 | 2 |
六、主要技术参数
型号 参数 | XWLJ1 | ||||||||||
*合标准 | IEC60947-5GB14048.5 | ||||||||||
额定工作电压（Ue）V | 690 | ||||||||||
额定*缘电压（Ui）V | AC：380DC：220 | ||||||||||
约定发热电流（Ith）A | 10 | ||||||||||
额定工作电流（Ie）A （电感负载） | AC-15（380V） | 0.95 | |||||||||
DC-13（220V） | 0.15 | ||||||||||
可接通*小负载（*工作） | 6V10mA | ||||||||||
额定操作频率h-1 | 2400 | ||||||||||
电寿命 | 机械 | 10×106次 | |||||||||
电 | 1.2×106次 | ||||||||||
线 圈 参 数 | 额定控制电压（Us）V | 24、48、110、220、380 | |||||||||
吸合电压 | 0.85～1.1Us | ||||||||||
释放电压 | 0.2～0.75Us | ||||||||||
吸合功率 | 70VA | ||||||||||
保持功率/功耗 | 8VA/1.8～2.7W | ||||||||||
*缘电阻MΩ | 10 | ||||||||||
耐压（AC） | 2500V：1分钟 | ||||||||||
常开常闭换接时间 | 1.5ms | ||||||||||
动作时间 | * | 通 | 15～22ms | * | 通 | 5～15ms | |||||
NC | 通 | 9～22ms | NC | 通 | 7～20ms | ||||||
瞬时过电流允许值 | 1S | 100A | |||||||||
500ms | 120A | ||||||||||
100ms | 180A | ||||||||||
接续线能力mm2 | 软线 | 1或2根 | 2.5 | ||||||||
硬线 | 1或2根 | 4 | |||||||||
七、外形与安装尺寸
继电器规格 amax Cmax C1 C2 a1 JZ* 47 82 115 134 73

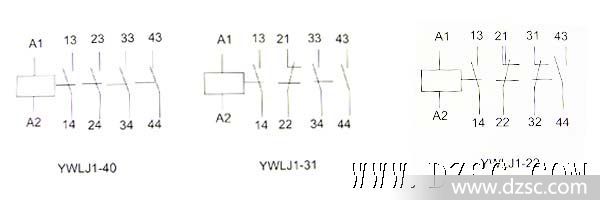

八、接线图
